ГАЗ-66, 4ВД-ВС: Лесовичек

[Duke76]

Кузов подняли на 15см, а выше кабины с тентом не стал. Как так?

Кузов они тоже подняли
Хороший подход - комплексный!

[л-т]

А всё увидел...
Кабина тоже поднята...

[lzcat]

При обоих поворотных мостах да еще и с такими арктрансовскими лаптями не сломается ли раздатка ?

Я в теории не силен, расчитать несмогу, исходили из логических рассуждений: у стандартной машины на борт можно грузить 2т. плюс колеса утоплены в грунте чуть ли не по ступицу - раздатка выдерживает. А в нашем случае груза не более 1т.(мост поворотный), а широкие тапки не дадут глубоко провалиться так что нагрузка на раздатку не должна быть больше, но как говорится время покажет. А так еще есть задумка поставить бортовые редуктора (но не в этом году)

[Монах80]

А так еще есть задумка поставить бортовые редуктора (но не в этом году)

От какой техники планируете брать редуктора?

[lzcat]

В Барнауле вроде взялись делать пробный экземпляр на наши мосты, смотря какая цена будет. Пока так поездим, посмотрим.

[Заводило]

Хорошая машина получилась, расскажи про поворотный мост, как устроен механизм поворота? Пфкой зря покрасил, она быстро выцветает и плохо держится.

[Lord Set]

Подводящиеся торм. Цилиндры от чего?
Гемор при установке был?

У меня задняя камера включена постоянно, работает как зеркало заднего вида

[Sakhalinec]

Задний мост очень интересно.Как всё реализовано примерно понятно.Главный вопрос как решён вопрос с блоком моста в положении прямо? или всегда четыре рулят?

[lzcat]

Подводящиеся торм. Цилиндры от чего?
Гемор при установке был?
У меня задняя камера включена постоянно, работает как зеркало заднего вида

Цилиндры все 4 - от 3309 передние с системой АБС.




Гемор был только найти задние тормозные щиты, на обоих мостах щиты заменены на задние-встают без всяких переделок. Цилиндры в щиты встают, как родные. Один цилиндр побежал, скорее всего из-за дефекта с завода. Претензий к тормозам нету, с первого качка - все отлично.

От камеры на постоянку отказались, что будет слепить ночью. Вывел на тумблер включения заднего хода.

Пфкой зря покрасил, она быстро выцветает и плохо держится.

ПФ выгорила не быстро, а ОЧЕНЬ быстро! Машина в гараже - с ней пока все норм. А ворота на улице уже конкретно выгорели - красили одновременно.

Хорошая машина получилась, расскажи про поворотный мост, как устроен механизм поворота? .

Задний мост очень интересно.Как всё реализовано примерно понятно.Главный вопрос как решён вопрос с блоком моста в положении прямо? или всегда четыре рулят?

Про мост: подкатываем мост так надо, чтобы шишика редуктора была на одной линии с переднем мостом. Срезаем подушки опор рессор - перевариваем сверху. Переносим сапун и сливную пробку. Редуктор разворачиваем на 180 градусов (по отверстиям он не подходит, срезаем крепление редуктора и разворачиваем-перевариваем на 180 градусов). Так же надо установить маслосгонную шайбу за хвостовиком, ставить от "настоящего заднего моста". Ступицы меняем левая-правая - местами. Цилиндр установлен от Урала обрезанный.


Крепление цилиндра к мосту усиленно, ухо на рул. тяге переносим в сторону и усиливаем. Чтобы не согнуть рулевую тягу об пни переносим тягу сверху редуктора. Гидрораспределитель использовал трехпозиционный гидроэлектрораспределитель


Управление распределителем выведено на старый указатель поворотов


При положение заднего моста прямо, когда зад не рулится. По трассе очень некомфортно - задний мост живет своей жизнью и пытается повернуть. Для езды по трассе необходимо делать механический стопор




К чулку моста приварена пластина к пластине гайка, к рулевой тяги пластина с отверстием. При прямом положение все это фиксируется болтом на 20.
Сейчас все в стадии обкатке, если система покажет себя жизнеспособной, то буду ставить индукционный датчик положения моста, который сигнализирует о положение моста прямо.


Эксперементировать не стали, схема гидролиний взята у Доброго Фея из темы про поворотный задний мост.

[Sakhalinec]

Аха,блокировка понятна,но требуется видимо ещё человек который этот болт закрутит((( Я б наверно сделал на пневме стопор.А почему не стали цилиндр привязывать к родному,только в обратку? Давления мало?

[lzcat]

Со стопорным болтом справляюсь в одного - из кабины выглянул, примерно ровно поставил, подошел посмотрел, чуть рулем подправил (2-3 попытки) и все на месте. Писать долго делается быстрее, только ночью фонарик нужен.
Давления вроде хватает. Если запитать с первого цилиндра то будет работать на порядок хуже (если вообще будет)

[Sakhalinec]

Т.е. положение моста регулируешь через посмотреть в окошко в трудных местах.

[Lord Set]

[quote="lzcat"]Цилиндры все 4 - от 3309 передние с системой АБС.
Гемор был только найти задние тормозные щиты, на обоих мостах щиты заменены на задние-встают без всяких переделок. Цилиндры в щиты встают, как родные. Один цилиндр побежал, скорее всего из-за дефекта с завода. Претензий к тормозам нету, с первого качка - все отлично.

От камеры на постоянку отказались, что будет слепить ночью. Вывел на тумблер включения заднего хода.
[quote]
я правильно понял, каталожный номер заднего цилиндра 3309-3501340 ? а номера передних ?
Что из себя представляет система АБС? можно фотку передних цилиндров?
На перед поставили задние щиты, потому, что не нашли передних?

камера ночью не слепит, иногда даже выручает.

[lzcat]

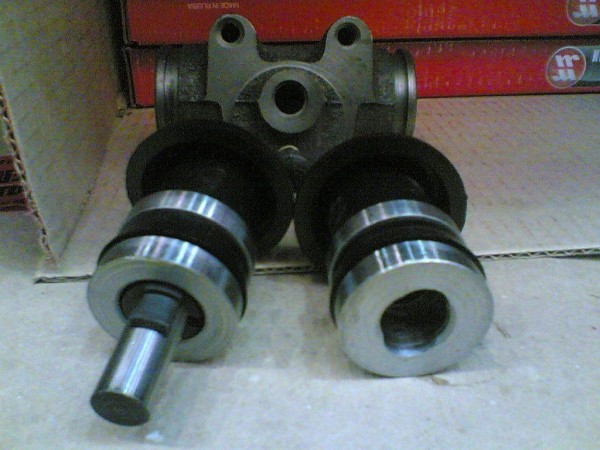

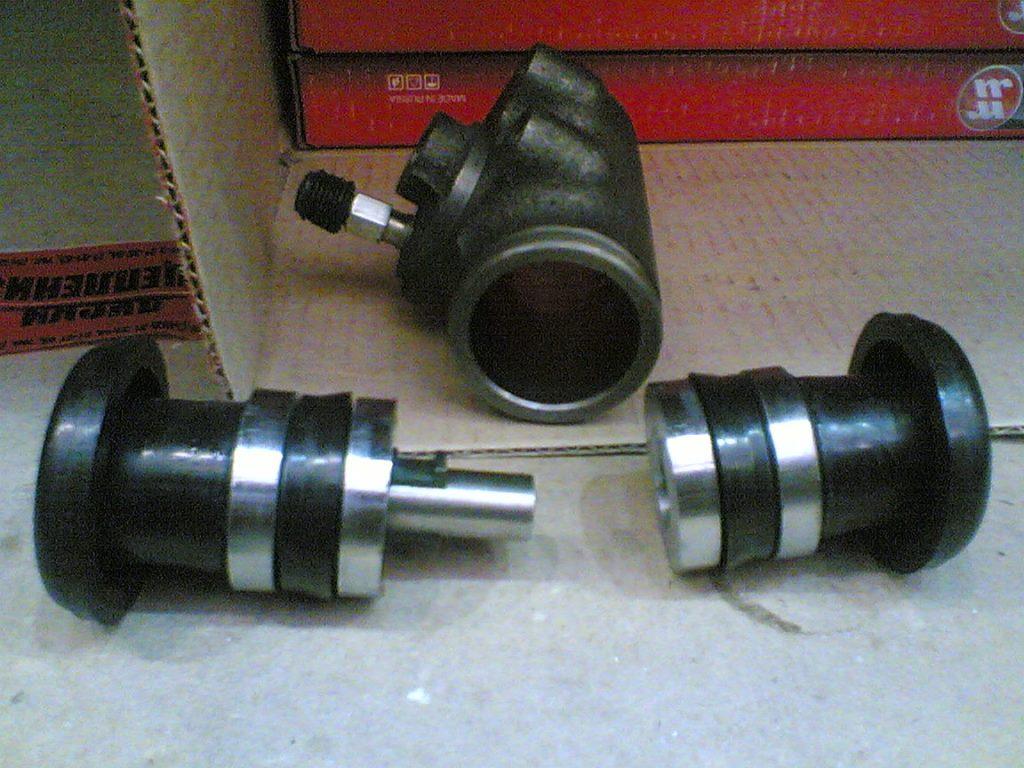

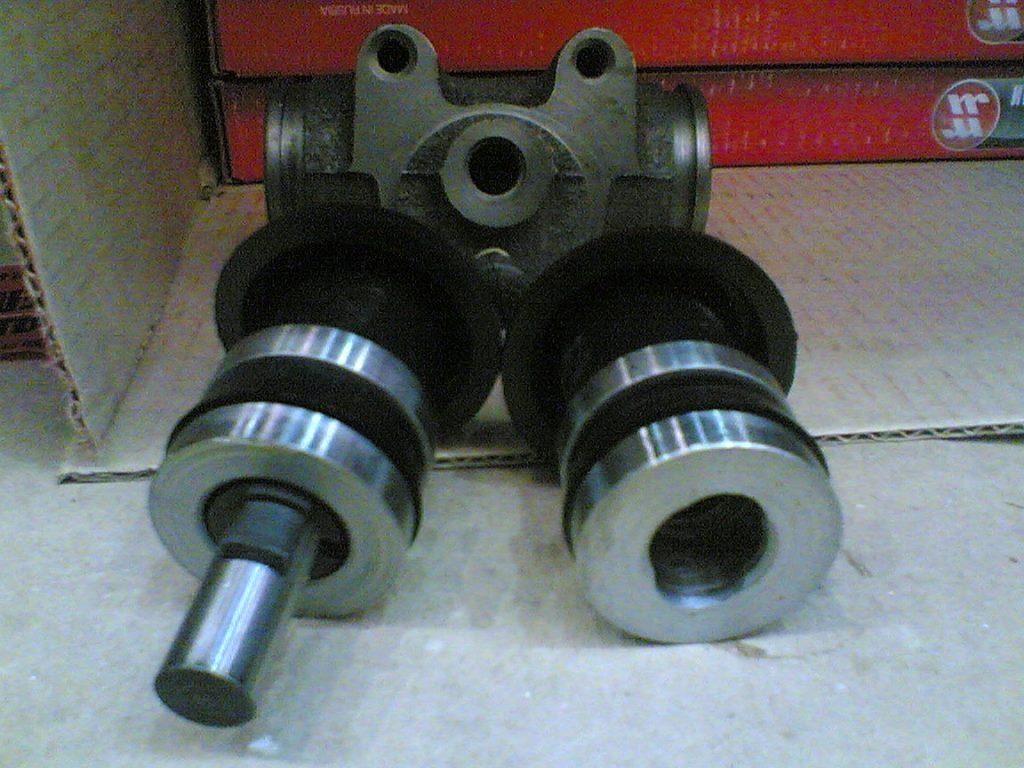

Нет не правильно. Артикул 3309-35 01 340 это самоподводящийся передний от 3309 на авто с АБС он на фото выше диаметр поршеньков 35мм вот именно их и установили на все колеса. Артикул задних тормозных цилиндров 3309 не знаю, но они больше в диаметре.
Почему задние тормозные щиты- в наших передних тормозных щитах два цилиндра соответственно два отверстия под них и все крепление колодок расчитаны на 2 однопоршневых цилиндрика, поэтому задние щиты подходят оптимально.

[Lord Set]

Нет не правильно. Артикул 3309-35 01 340 это самоподводящийся передний от 3309 на авто с АБС он на фото выше диаметр поршеньков 35мм вот именно их и установили на все колеса. Артикул задних тормозных цилиндров 3309 не знаю, но они больше в диаметре.
Почему задние тормозные щиты- в наших передних тормозных щитах два цилиндра соответственно два отверстия под них и все крепление колодок расчитаны на 2 однопоршневых цилиндрика, поэтому задние щиты подходят оптимально.

колодки тоже от 3309?
задние щиты ставили левые на левую, правые на правую сторону?
На схеме показывает какой то трос и звено разжимное, что с этим делали?
и вас не смущает, что на 66, несколько иная схема расположения передних цилиндриков?

[lzcat]

Колодки родные 66, задние шиты они вроде одинаковые, симметричные, лево-право одинаково.
То,что другая схема расположения цилиндров и колодок - смущает,но если честно, больше беспокоит одноконтурная система тормозов. Ну пока все притирается, на дороге по стариковски, без гонок.
На схеме 3309 ? трос и звено разжимное? На родных ни-чего не было, поэтому ничего не колхозил. Может со временем будут проблемы со снятием тормозного барабана (из-за выработки), но пока снимается легко.

[57zxc]

Колодки родные 66, задние шиты они вроде одинаковые, симметричные, лево-право одинаково..

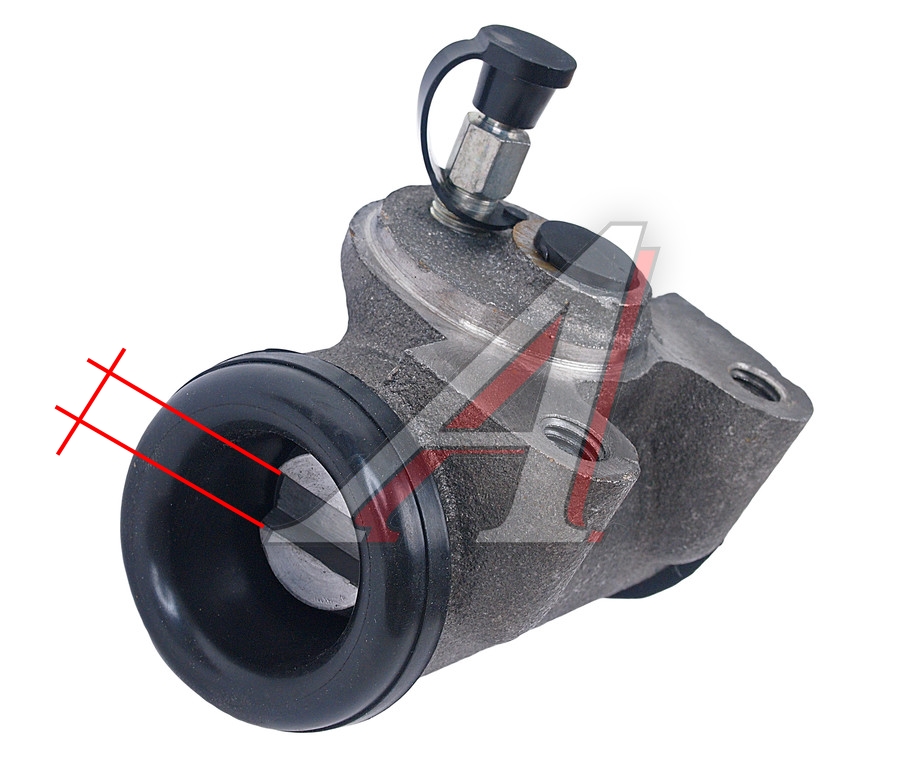

На самоподводящихся цилиндрах опорное место под колодку на поршне тормозного цилиндра шире чем на шишке? Значит на 3309 оригинальные колодки?

[lzcat]

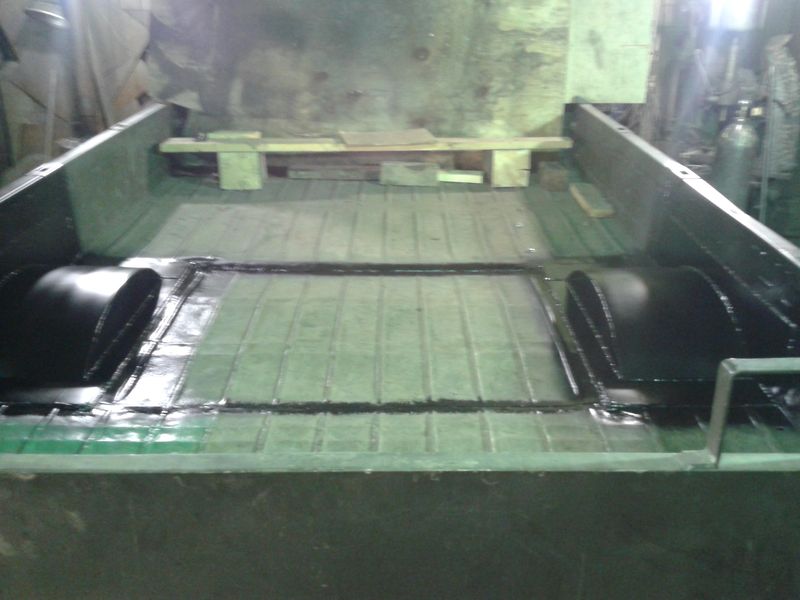

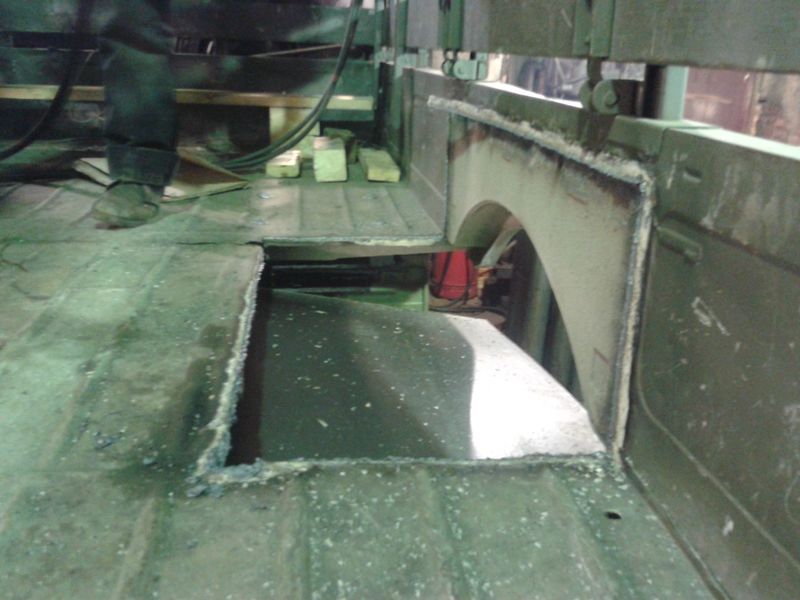

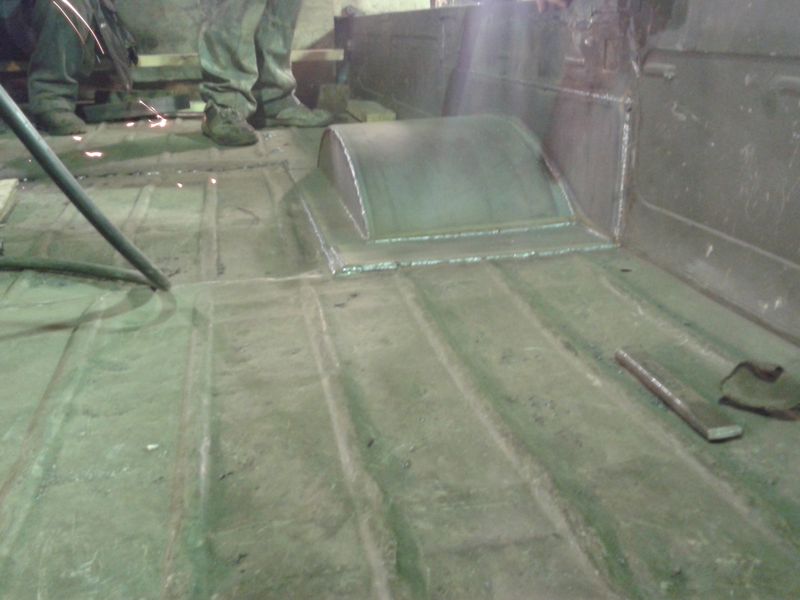

Немного доработал кузов. То родные чемоданы сильно ограничивали пространство.

2015-01-27 10.32.42.jpg

2015-01-27 10.52.50.jpg

2015-01-27 16.51.45.jpg

2015-01-27 19.01.22.jpg

[lzcat]

Ну и пришлось отказаться от заднего поворотного моста. Нужна была машина для работы - задний мост вернулся на место.

Вот небольшое видео, снятое ещё летом, как это ехало.

http://www.youtube.com/watch?v=bxt5qgM4HyY

[Добрый Фей]

по мосту. я тягу ставил не перед мостом, аза мостом. Проще было сделать механизм блокировки.
