Гидролебедка (попытка номер2)

harli · Сообщение **harli** » 18 авг 2016, 00:05

ivan76 писал(а):[post]331533[/post] Если кому интересно могу подарить гидромотор и распределитель реверсивный с электрическим управлением. Все стояло на гидролебедке. Управление на 24 вольта

Интересно.....
Где встречаемся.

ivan76 · Сообщение **ivan76** » 18 авг 2016, 20:43

Гидромотор и распределитель уедут монах80, он первый написал в ЛС

Yuraz · Сообщение **Yuraz** » 07 сен 2016, 18:53

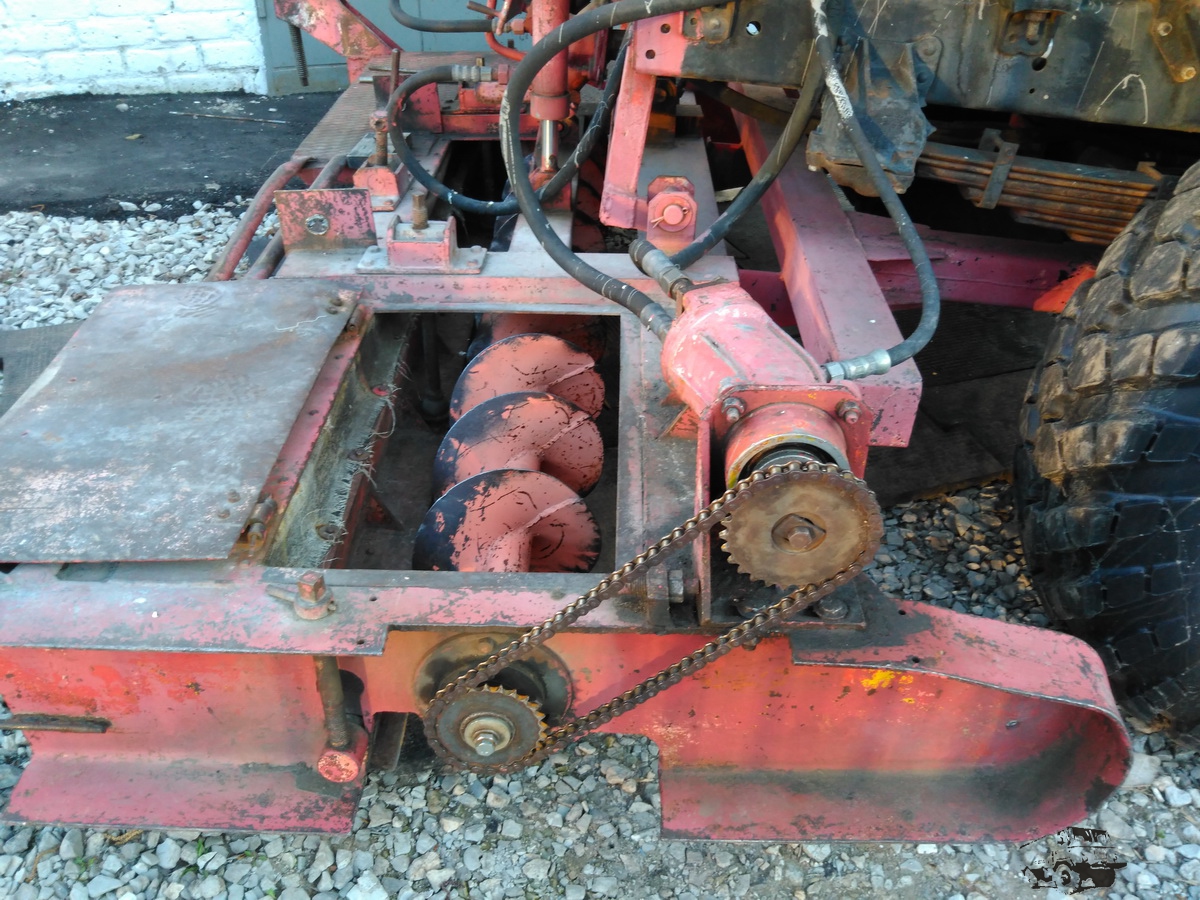

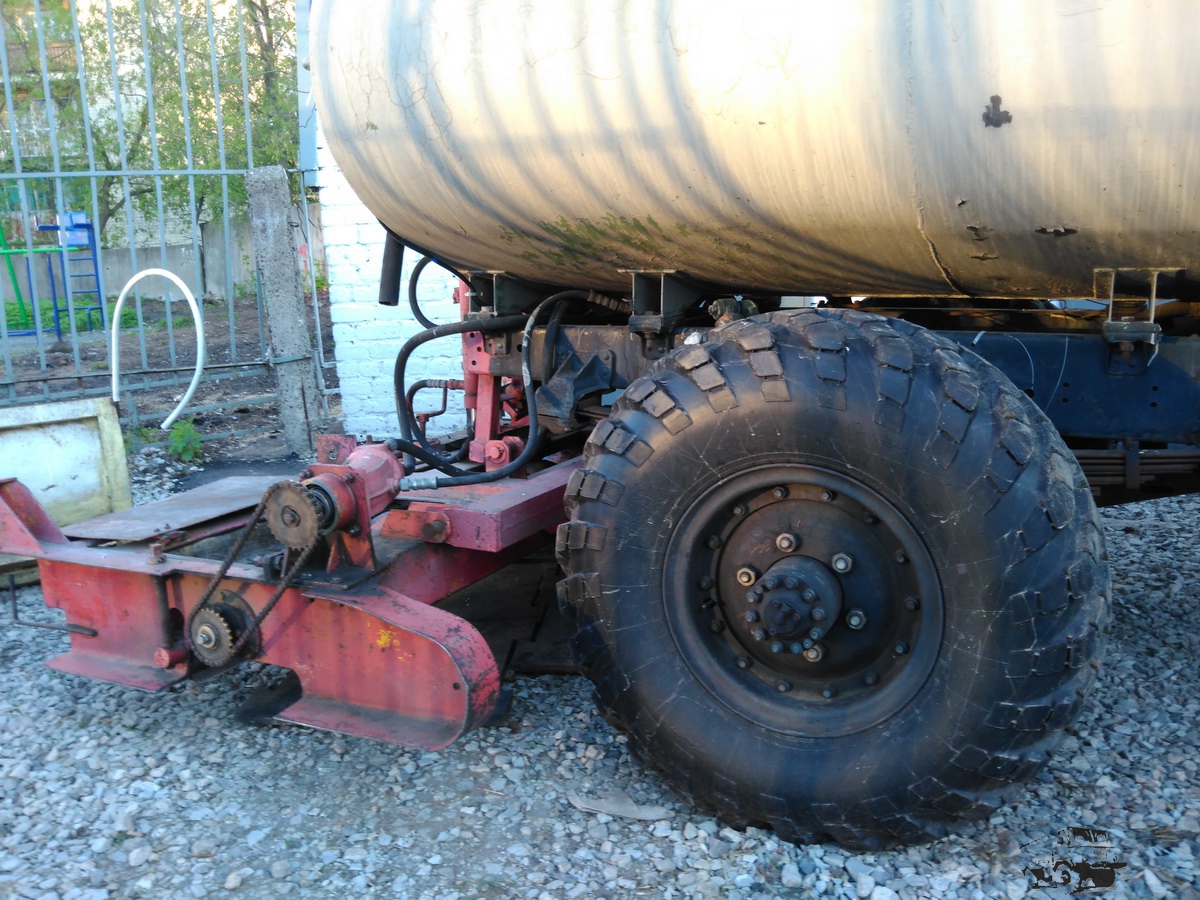

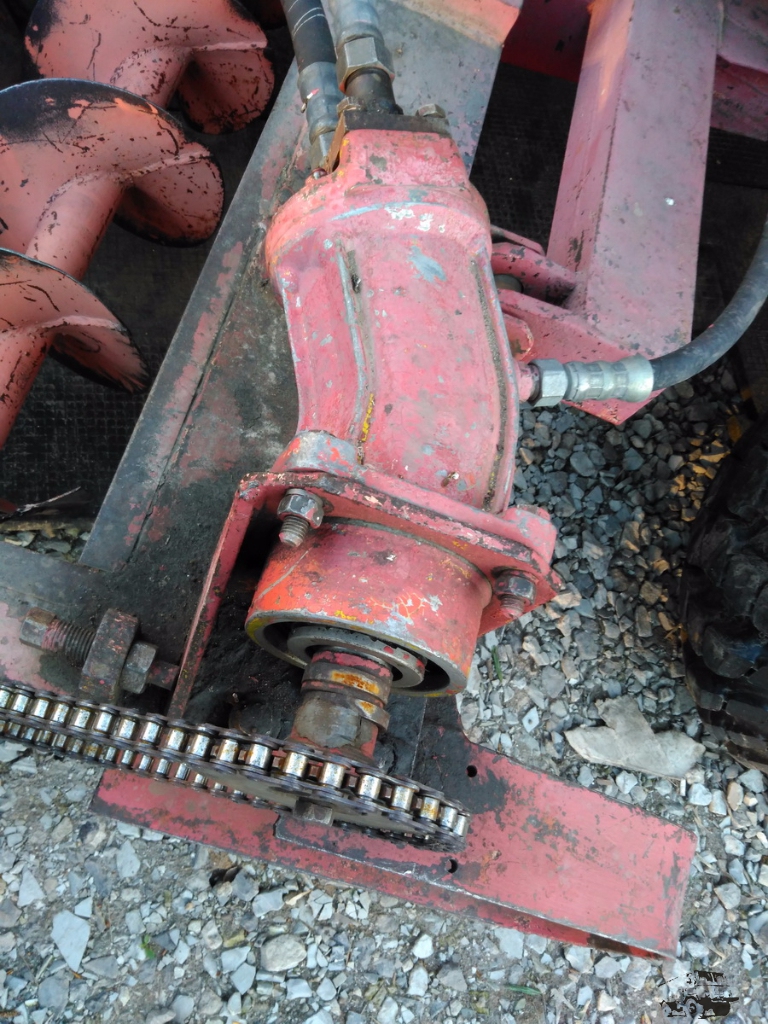

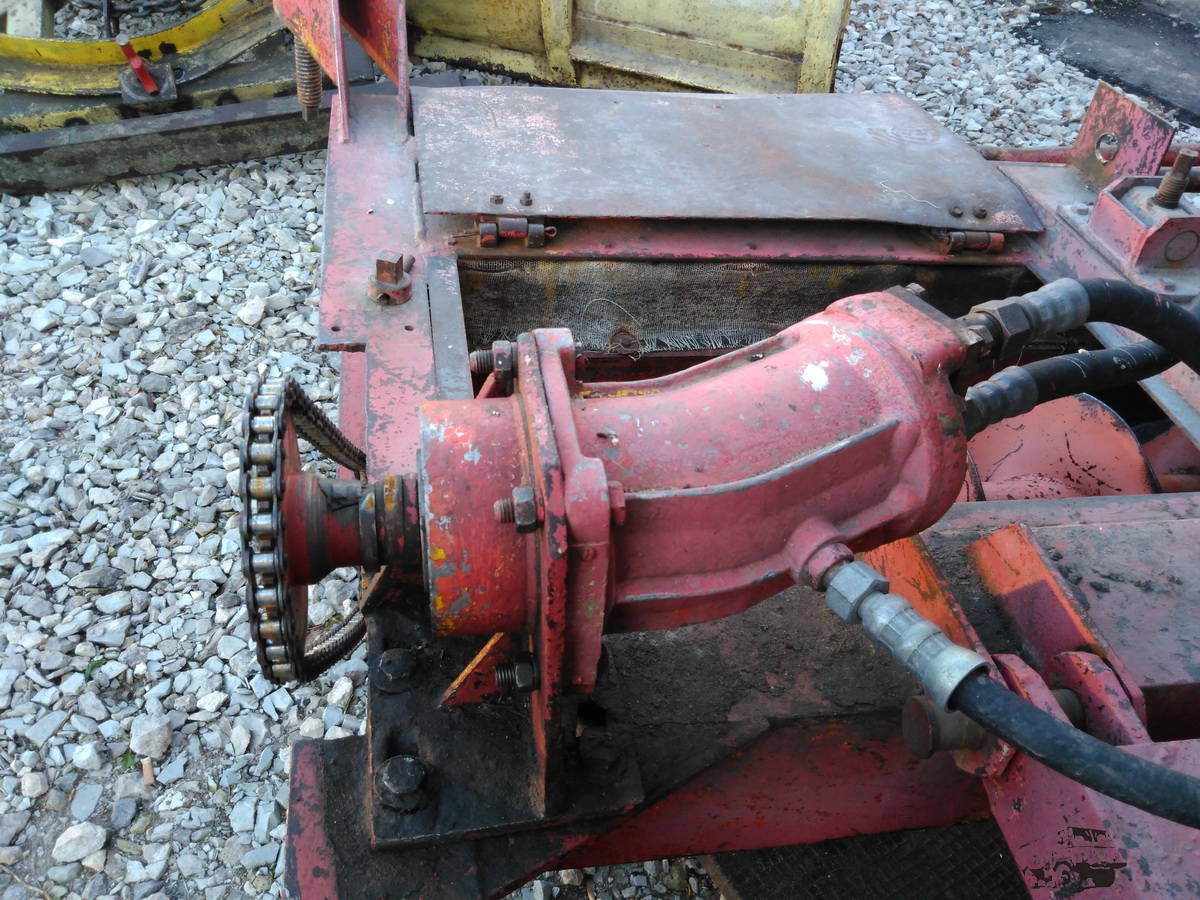

Фотки, может пригодятся тем, кто будет делать свою трансмиссию для гидролебедки. Машина на стадионе. Если момент гидромотора мал, то на гидромоторе можно звезду меньшего диаметра сделать.






Prey2006 · Сообщение **Prey2006** » 08 сен 2016, 14:44

есть недостаток в конструкции мотор не особо любит осевые нагрузки, вот если бы повесить звезду через 2-х рядный подшипник. получилось бы "вечное" устройство. у меня есть фотка таким макаром на тракторе лебедка реализована, если найду скину.

Штурман

А причем тут цепная передача и осевые нагрузки?

avtomatizator

Штурман писал(а):[post]332900[/post] осевые нагрузки

Я думаю радиальные имелось ввиду
Но сколхожено правда не очень хорошо.
Пример правильной реалицации узла - гидронасос МАЗ

SergeyK · Сообщение **SergeyK** » 07 мар 2017, 01:54

Еще вот один вариантик:

phpBB [media]

KIPILLNSK · Сообщение **KIPILLNSK** » 07 мар 2017, 07:15

[ref]SergeyK[/ref], Хорошая видюшка! Они б ещё бюджет этой переделки выложили!=)
P.S. лично для себя не вижу проблем в сборе такого комплекта, а вот где брать отбор мощности для насоса или место его установки... Тут я уже "плаваю"... На бензиновом моторе, ставить КОМ на КПП ( с двумя выходами ) или КОМ на РК. Или на ММЗшных моторах там уже стоит НШ... В общем кто как делал отбор мощности?

comandor · Сообщение **comandor** » 07 мар 2017, 07:35

Тоже сейчас делаю гидросистему - подключаю штатную лебёдку66 к к приводу от гидромотора.

Plotitsynigor

Гидролебедка на татре бизон 30 , на зад делаю вторую переделывая камазовскую на гидравлику. Если кто знает подскажите какой гидромотор более надёжен :?:



SergeyK · Сообщение **SergeyK** » 07 мар 2017, 08:26

KIPILLNSK писал(а):[post]347766[/post] SergeyK, Хорошая видюшка! Они б ещё бюджет этой переделки выложили!=)
P.S. лично для себя не вижу проблем в сборе такого комплекта, а вот где брать отбор мощности для насоса или место его установки... Тут я уже "плаваю"... На бензиновом моторе, ставить КОМ на КПП ( с двумя выходами ) или КОМ на РК. Или на ММЗшных моторах там уже стоит НШ... В общем кто как делал отбор мощности?

Вроде где-то в комментариях к видео видел бюджет около 50тр. был озвучен.
Да, где брать отбор мощности больная тема.

Славон

У меня в Садко на КПП стоит НШ, который питает всю гидросистему - манипулятор, самосвал, заднюю гидролебёдку. А с КОМ РК уже передняя лебёдка работает. А так можно всё то же самое но наоборот подключить, с КПП переднюю лебёдку, с РК всю гидросистему. Проблема только если у вас КПП инородная и на неё не подобрать КОМ или она там вообще не предусмотрена. Ну, тогда от РК плясать, благо тут хоть что-то можно выудить, пусть даже и без подмоги колёсами. На раздатку КОМ можно двусторонний сваять, один выход под механику, второй под гидравлику сделать. Так что не всё так безнадёжно.

vdp · Сообщение **vdp** » 07 мар 2017, 08:55

comandor писал(а):[post]347767[/post] Тоже сейчас делаю гидросистему - подключаю штатную лебёдку66 к к приводу от гидромотора.

Какой гидромотор ставишь?

comandor · Сообщение **comandor** » 07 мар 2017, 09:02

Хочу попробовать поставить Danfoss MS100.

KIPILLNSK · Сообщение **KIPILLNSK** » 07 мар 2017, 12:51

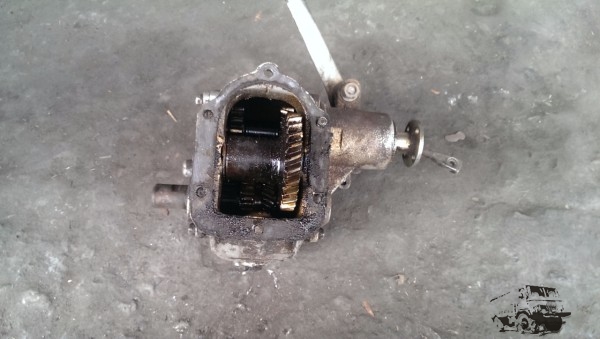

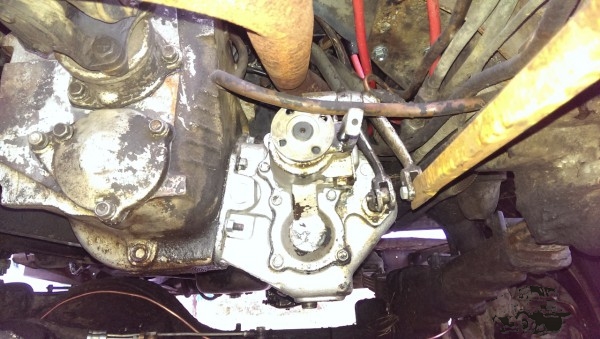

Я вот про такой КОМ говорил, поставить его поставил, а гидравлику так и не сделал. Может кто-то пробовал?

КОМ на КПП.jpg

КОМ на КПП 2.jpg

тюлень

Наш клубник kirill4wd реализовал задний выход с этого кома для подключения через кардан к НШ 32.
Машина 3308 самосвал. Я сомневался что прочности заднего выхода будет достаточно ,но пока все работает.
Также удалось согнуть рычаг включения второго выхода ,правда на 3308 это чуть проще сделать.

тюлень

http://gaz66.ru/forum3/viewtopic.php?f= ... 51#p346051

Prey2006 · Сообщение **Prey2006** » 07 мар 2017, 16:06

Славон писал(а):[post]347773[/post] А так можно всё то же самое но наоборот подключить, с КПП переднюю лебёдку, с РК всю гидросистему.

у меня по такой схеме самосвал), на рк нш 32

Эдуард100

comandor писал(а):[post]347767[/post] Тоже сейчас делаю гидросистему - подключаю штатную лебёдку66 к к приводу от гидромотора

Юра выложи по подробней по лебедке что там и как очень интересно

comandor · Сообщение **comandor** » 08 мар 2017, 07:02

Эдуард, выложу, пока сбор компонентов и компоновка.
В прошлом мне приходилось строить гидросистему, работает и радует людей, но не могу сказать, что сильно в этом понимаю, больше интуитивно. На чипмейкере сижу в гидроразделе, учусь.
