ГАЗ-66 MERIDIANIX

MERIDIANIX · Сообщение **MERIDIANIX** » 02 дек 2016, 21:16

v.a.l.e.r.a писал(а):Есть технология-железобетонные столбы с уширением ниже глубины промерзания,скважина должна 2м на 300 мм.С таким якорем не вытащит столб.Гидравликой было бы хорошо.Бензобур хорошо выкидывает грунт в пределах шнека,с удлиннителем тяжко,да и присасывает,трубочку надо выводить в зону бурения.Столб весит 70 кг.

У ротатора обороты маленькие, на большую глубину тоже могут быть проблемы с выкидыванием грунта.

v.a.l.e.r.a · Сообщение **v.a.l.e.r.a** » 21 апр 2017, 22:10

Приветствую!Есть возможность сфотографировать вблизи место крепления кму к раме,поподробнее,гидробак. На фото насос видно хорошо,хотелось бы остальное увидеть.Заранее спасибо!

MERIDIANIX · Сообщение **MERIDIANIX** » 01 май 2017, 14:45

v.a.l.e.r.a писал(а):[post]351348[/post]

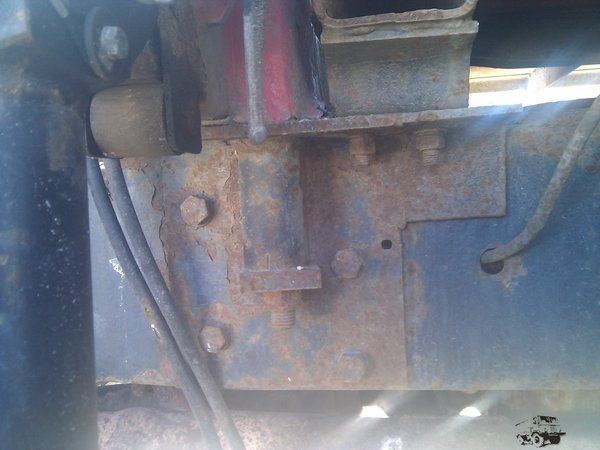

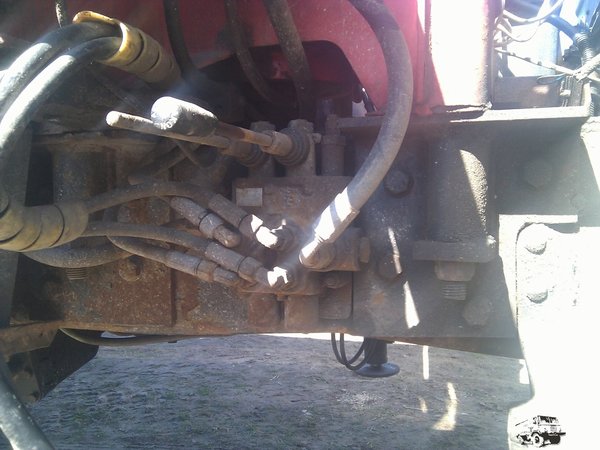

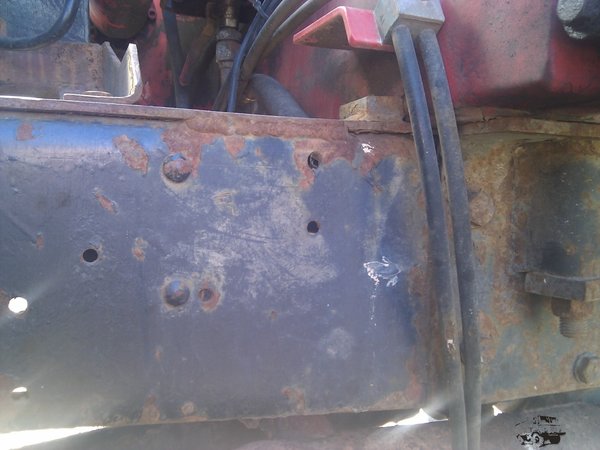

Приветствую. На раму приварена полоска на которой лежит КМУ, сама установка притягивается тремя болтами к кронштейнам прикрученным к раме сбоку. Бак установлен на самой КМУ.

MERIDIANIX · Сообщение **MERIDIANIX** » 01 май 2017, 15:06

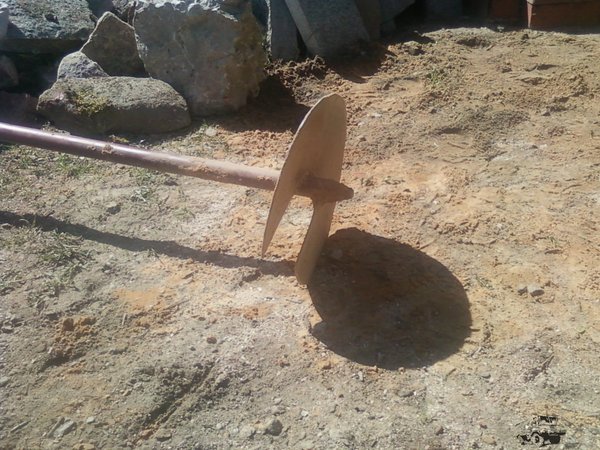

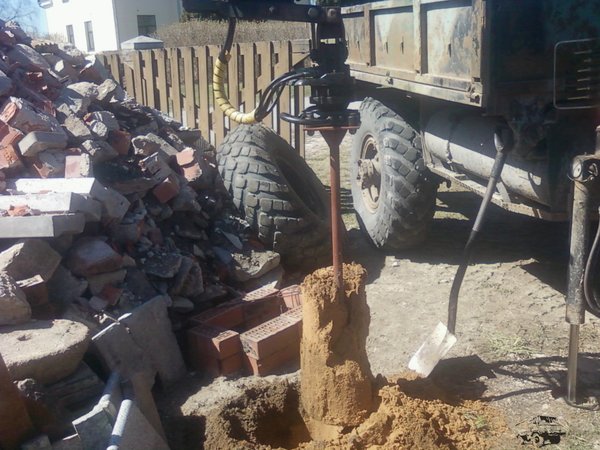

Про испытание бура. Бур самодельный, из водопроводной трубы 34мм., изогнутая пластина из металла 3мм, диаметр бура 300мм. Метровая лунка пробурилась за пару минут, один раз приподнял для откидывания грунта, потом полностью углубился на метр. Из минусов- из-за качающейся во всех плоскостях серьги плохо центруется, на глубине бур начал уходить в сторону (надо боковые стеночки на шнек), очень маленькие обороты ротатора. Тонковат металл, убка шнека чуть прогнулась вниз, делать надо 4-5мм пластину и больше витков. Из плюсов- результат метровой лунки для столба есть, бюджетно, также есть пища для последующих испытаний и усовершенствований.

v.a.l.e.r.a · Сообщение **v.a.l.e.r.a** » 04 май 2017, 20:59

Спасибо.Все советуют варить подрамник,не гнёт раму? Забуриватель мощнее,он задаёт направление,шнеков больше,выбрасывают грунт,ИМХО.На ручном такого хватает на пару оборотов.

MERIDIANIX · Сообщение **MERIDIANIX** » 07 май 2017, 23:20

v.a.l.e.r.a писал(а):[post]352091[/post]

А кто советует? Те кто ставил КМУ и эксплуатировал или "диванные конструкторы"?

v.a.l.e.r.a · Сообщение **v.a.l.e.r.a** » 08 май 2017, 15:15

Пока проблемы с деньгами,изучаю теоретическую часть,мечтаю о КМУ до 1т. Тоже укладывал тротуарную плитку,без крана тяжко. Куда-то отдавать,не факт ,что сделают грамотно.Думаю сам поставить.Впитываю как губка информацию.На форумах очень много флудильни,очень благодарен дельным советам.Каков габарит КМУ ,надо штатный кузов двигать?

MERIDIANIX · Сообщение **MERIDIANIX** » 10 май 2017, 22:07

Если КМУ до тонны, подрамник точно не к чему, будет мешать артикуляции рамы. На счёт габарита, кузов пришлось укоротить спереди на 20-25см. Задний свес остался прежним. Палеты с плиткой полторы тонны, шишигой удобно при строиться вплотную и с кузова плитку подавать кладущему.

Yura66Gazon · Сообщение **Yura66Gazon** » 19 май 2017, 19:59

MERIDIANIX писал(а):[post]337100[/post] Установил для манипулятора обычный шестерёнчатый насос НШ-32М-4

Подскажите, у вас приводной кардан висит на самодельном фланце на валу насоса. Но в насосе ведь нет опорного подшипника, как работает насос? Не течет через сальник? Или конструкция насоса более новая?
Планирую вешать НШ на поперечину по вашей схеме.

Yura66Gazon · Сообщение **Yura66Gazon** » 19 май 2017, 20:01

И еще, как держится фланец на насосе, чем закреплен на его валу?

MERIDIANIX · Сообщение **MERIDIANIX** » 24 май 2017, 19:04

Yura66Gazon писал(а):
MERIDIANIX писал(а):[post]337100[/post] Установил для манипулятора обычный шестерёнчатый насос НШ-32М-4

Подскажите, у вас приводной кардан висит на самодельном фланце на валу насоса. Но в насосе ведь нет опорного подшипника, как работает насос? Не течет через сальник? Или конструкция насоса более новая?
Планирую вешать НШ на поперечину по вашей схеме.

В насосы с пометкой М-4 расчитаны для большего рабочего давления и там стоят какие-то подшипники, соответственно цена этих насосов выше. Насос работает, бывает весь день с нагрузкой не глуша машину, всё нормально. Фланец самодельный, сваренный из фланца кардана и переходника на ось насоса, переходник можно купить в магазине запчастей для тракторов, подбирать надо такой, чтоб не болтался на оси и садился чётко. Фланец держится на стопорных кольцах на оси, когда будете приобретать насос, обратите внимание на наличие прорезей для колец. Кардан лучше ставить полегче, снизить нагрузку на подшипники насоса, этот у меня временный.

Prey2006 · Сообщение **Prey2006** » 24 май 2017, 20:56

с ув. на нш32 идеально подходит фланец с кпп(ваз(под подушку), нива шевроле(если под кардан)) далее можно шрус с той же нивы и погасить вибрации, единственное фланец на ком рк, как на уазе. Для успокоения души можно и корпус сделать под подшипник и фланец.

Yura66Gazon · Сообщение **Yura66Gazon** » 25 май 2017, 10:07

Спасибо всем за советы

ПОМПАТЕХ

резиновую муфту лучше заменить покрышкой от эл погрузчика ,на рулежных колесах она не большенькая ,получится как на буровых СБШа

MERIDIANIX · Сообщение **MERIDIANIX** » 30 май 2017, 11:50

ПОМПАТЕХ писал(а):[post]353156[/post]

Что это за покрышка такая карманная?

ПОМПАТЕХ

редуктор на буровых станках ,на буровую штангу работает через муфту ,напоминает авто покрышку, эта муфта

MERIDIANIX · Сообщение **MERIDIANIX** » 31 май 2017, 12:48

ПОМПАТЕХ писал(а):[post]353390[/post]

Так уж проще от Жигулей муфту приделать, и по размерам в самый раз, и по нагрузке выдержит.

v.a.l.e.r.a · Сообщение **v.a.l.e.r.a** » 02 июн 2017, 21:13

Какая маркировка должна на НШ 50 для манипулятора

Славон

v.a.l.e.r.a писал(а):[post]353526[/post]
Какая маркировка должна на НШ 50 для манипулятора

У меня НШ50-М4.

ПОМПАТЕХ

прошу прощения , а почему не применить для бурения ,армейские буровые ,переносные станки ,работают от аб4 ,подвешивай на стрелу и 0 проблем, карданы ,масло ,насосы ,не нужны
