3Д модель ГАЗ-66

[Илья.]

Да. Свобода выражения мысли у нас есть.
Но всё же.

[post]340065[/post] Для меня как конструктора ИМХО это плохо работающий механизм.

Ну блин, я-то не знал что он плохо работающий... какой год уже езжу, вот-же, спасибо что разъяснил.
Дак может гениальный тридэ конструктор научит темноту провинциальную как оно должно хорошо работать?
Ато езжу вдруг мучаюсь, а надо было по науке.
И по фактам пожалуйста почему он плохо работающий?!

[olkogr]


[post]340068[/post] Дак может гениальный тридэ конструктор научит темноту провинциальную как оно должно хорошо работать?
Ато езжу вдруг мучаюсь, а надо было по науке.
И по фактам пожалуйста почему он плохо работающий?!

Я не гениальный конструктор, простой, даже можно сказать это не моя прямая специальность.
Ну давайте подумаем что должен делать механизм с помощью которого можно сделать дистанционное переключение передач?
Этот механизм должен точно передать движения с одной стороны на другую. Какие у нас есть движения? Это наклонные движения рычага в двух плоскостях. Чтобы его передать нужна деталь которая передаст эти движения в двух степенях свободы, или две детали по одной степени. Значит или две тяги, или один поворотно продольно двигающийся рычаг.
У вас что то типа второго варианта , но движения смешиваются и за счет не жесткости и прочего, как то позволяет управлять коробкой, хотя думаю ощущения того что ты двигаешь непосредственно рычаг коробки нету. Нужно наловчится, привыкнуть, и как то ездить. Такая конструкция конечно имеет право на жизнь. Но лично я бы делал как у людей или что то типа кулисы, или как у БРДМ, это реально нормальные конструкции. Это мое мнение.
Конечно , наша коробка в жопе не блещет эргономичностью, но если уж переносить рычаг, то я бы делал по уму...

[Заводило]

Товарищ olkogr, покажи фотки своей машины, походу тут не верят люди что она есть и что ты не просто сотрудник конструкторского отдела, но и еще владелец газ 66. Рычаг КПП г66 расположен так, насколько можно было проще его расположить, машина создавалась не для людей а для солдат))) вот и создай чертежи для одноклубников начни хотя бы с переноса рычага КПП. Лично меня шишига не устраивала почти во всем кроме её проходимости, поэтому я пересел на егеря чтоб ничего не переделывать с дизелем-кпп-эргономикой и это намного проще и дешевле чем постоянно торчать в компе создавая 3Д модели, потом в гараже все это подгонять, вместо того чтоб получать удовольствие от выездов на готовой заводом машине.

[Sergey56]

Вы, дорогие коллеги, с темы поиска единомышленников ушли в поиски смысла делать модель или не делать. Картон с фломастером хорошо, но ведь наш век современных технологий!? Я пока строил-перестраивал свой 66 пользовался Архикадом для построения моделей и визуализации кунга и его содержимого. А потом показывал своим помощникам по постройке то, что хотелось бы видеть, вместе вносили правки и изменения.
Кстати заднюю лебедку и ролики для нее, тоже компоновал и делал чертежи с помощью Архакада. Спросите почему Архикад? Потому что по 66 это дом, только на колесах)))). Просто Архикадом пользуюсь по работе, иногда.

[Евгений_НСК]

[post]340082[/post] Конечно , наша коробка в жопе не блещет эргономичностью, но если уж переносить рычаг, то я бы делал по уму...

Вы планируете заниматься моделированием узлов ГАЗ-66 постепенно.
Уж коли речь зашла о дистанционном приводе рычага КПП, начните с него.
Думаю, это многим будет интересно, а вы сможете убедить форумчан в своей правоте, тем более, что категоричного отрицания необходимости моделирования нет. Просто так сказать - "не надо, значит - не надо" - легче всего.

Когда я тюнинговал ТПК, придумал совмещенное крепление передних фар и зеркал заднего вида.

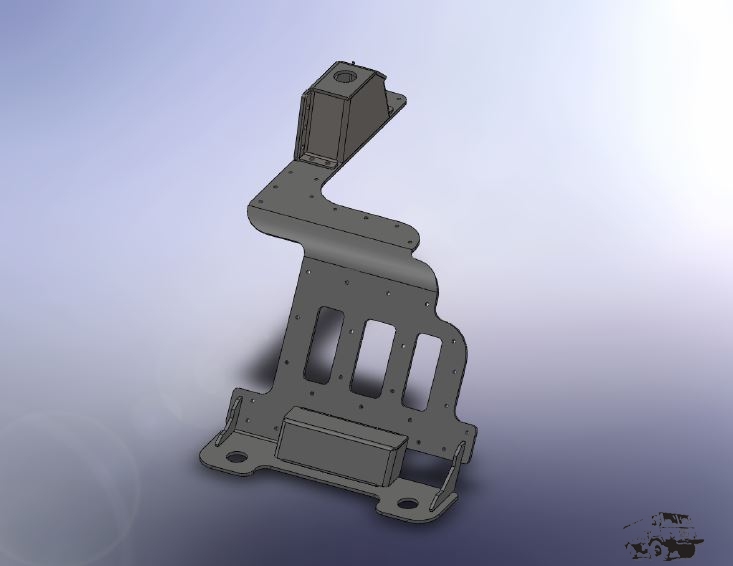

По эскизам с размерами знакомый сделал мне макет в Солид Воркс. Это очень помогло довести изделие до конечного вида:


В дальнейшем, при изготовлении, не возникло никаких вопросов на лазерной резке и гибке.
В целом, я согласен с большинством - проще набросать придуманное на листке и дальше уже макетировать, примерять и так далее, по месту.

Пока писал сообщение, Заводило меня опередил

[Sergey56]

[post]340118[/post] Когда я тюнинговал ТПК, придумал совмещенное крепление передних фар и зеркал заднего вида.

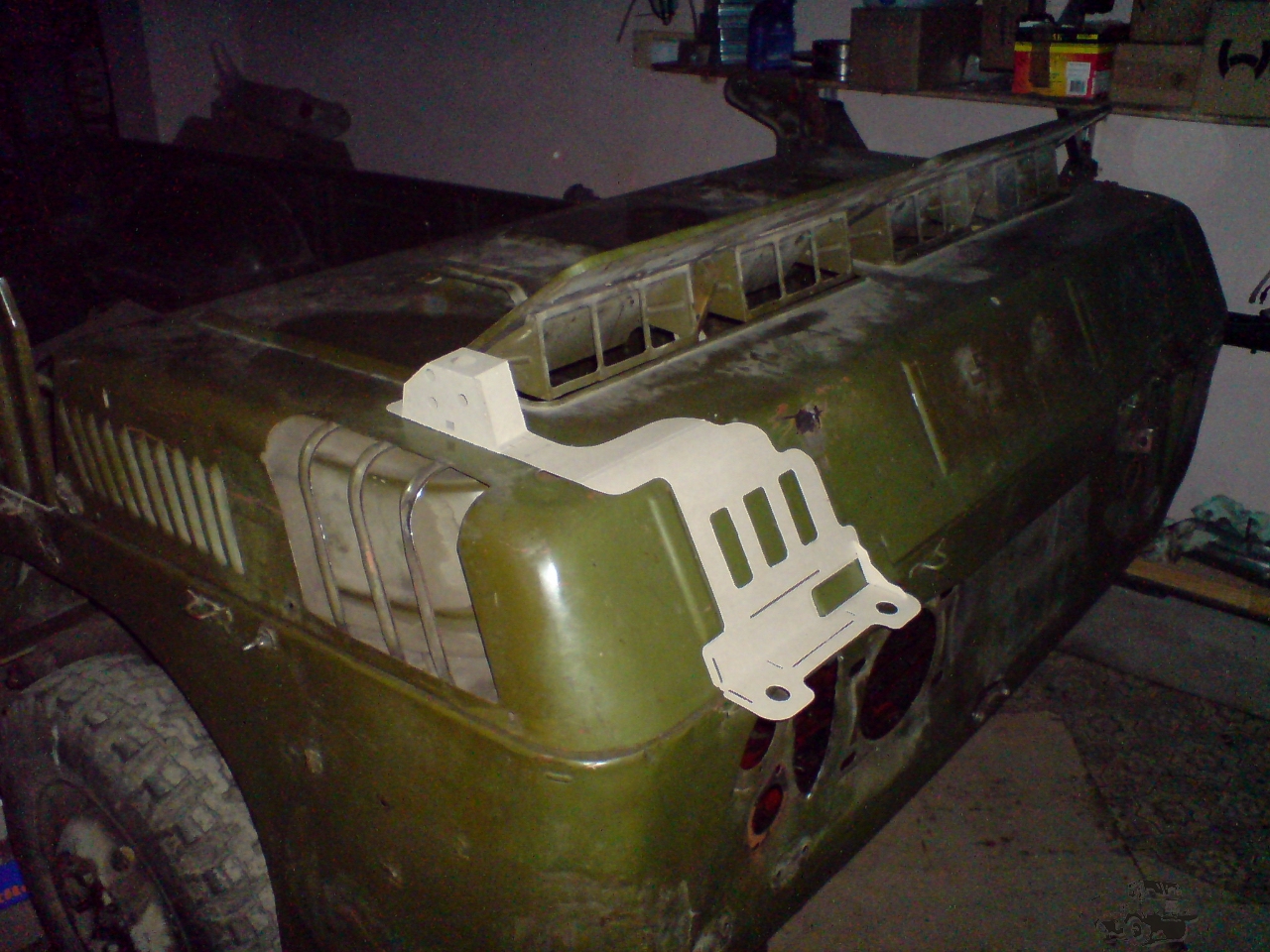

По эскизам с размерами знакомый сделал мне макет в Солид Воркс. Это очень помогло довести изделие до конечного вида:

Жень, а это что такое на картинке? А что получилось в натуре можешь показать?

[Евгений_НСК]

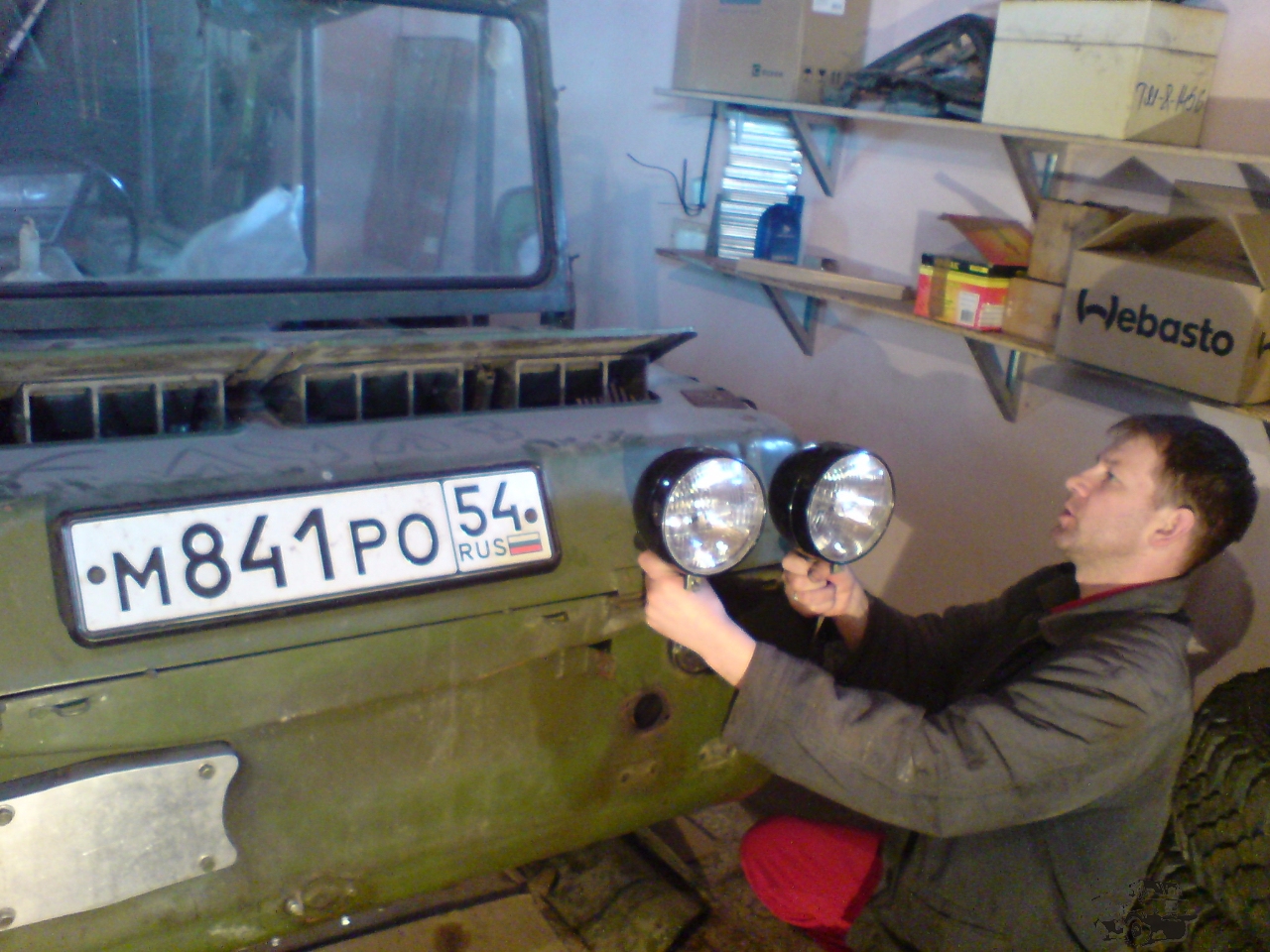

Это крепление зеркала и фар ближнего и дальнего света.
Для понимания:



Кронштейны, или как их правильно назвать, были изготовлены, но собрать я все это не успел.
Кое-что в жизни резко поменялось. ТПК был продан как есть, в разобранном виде, вместе с заготовками и идеями по переделке, в том числе оригинальной - по выхлопной системе.

[olkogr]

[post]340101[/post] Товарищ olkogr, покажи фотки своей машины, походу тут не верят люди что она есть и что ты не просто сотрудник конструкторского отдела, но и еще

Смотрите мои темы, там есть фото.

[olkogr]

[post]340118[/post] Уж коли речь зашла о дистанционном приводе рычага КПП, начните

Не сначала раму с раздаткой и двигуном, потом органы управления. Коробка передач у меня от брдм2 есть, под неё и буду делать кулису. когда сделаю выложу здесь.

[olkogr]

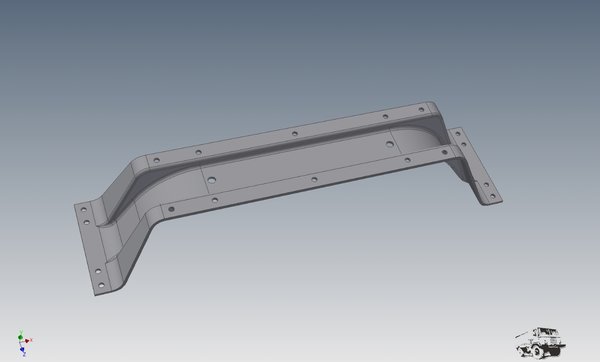

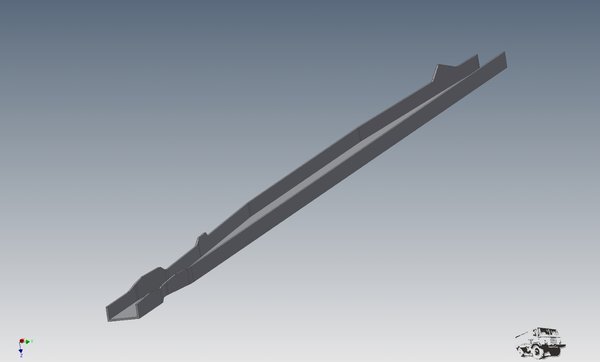

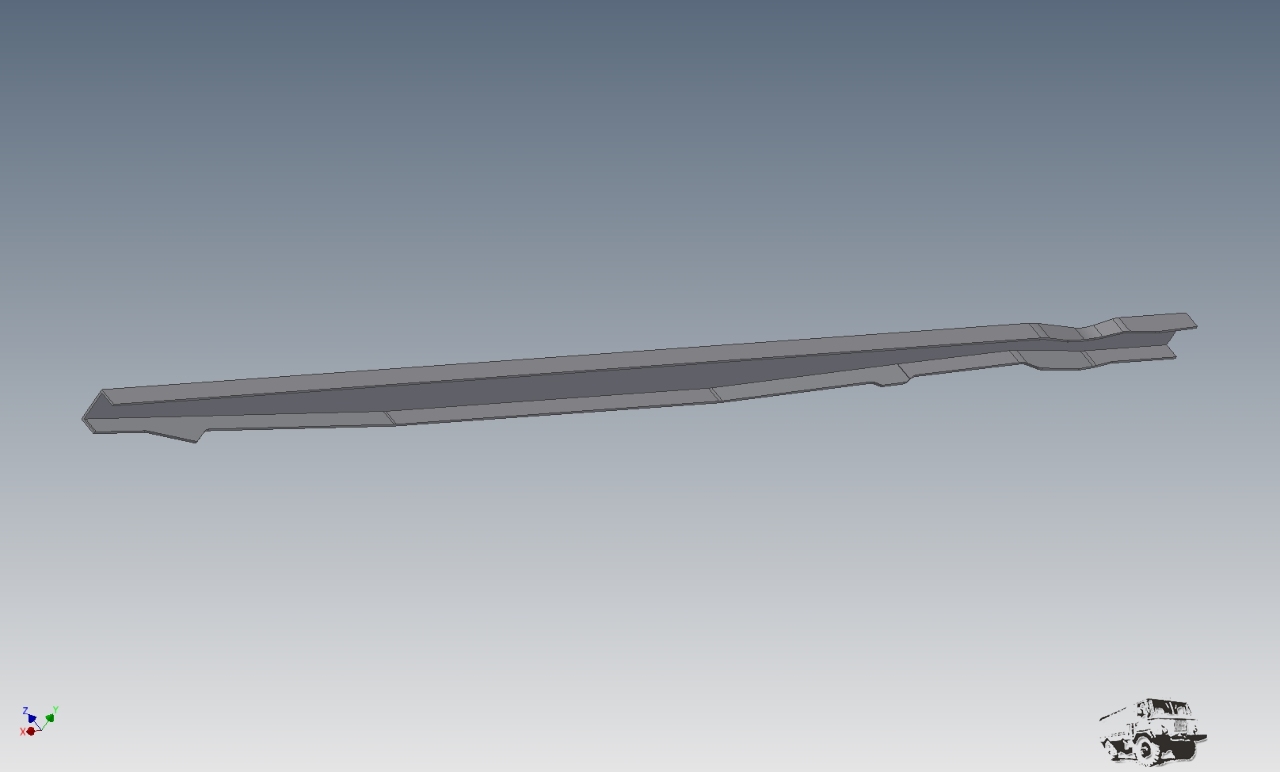

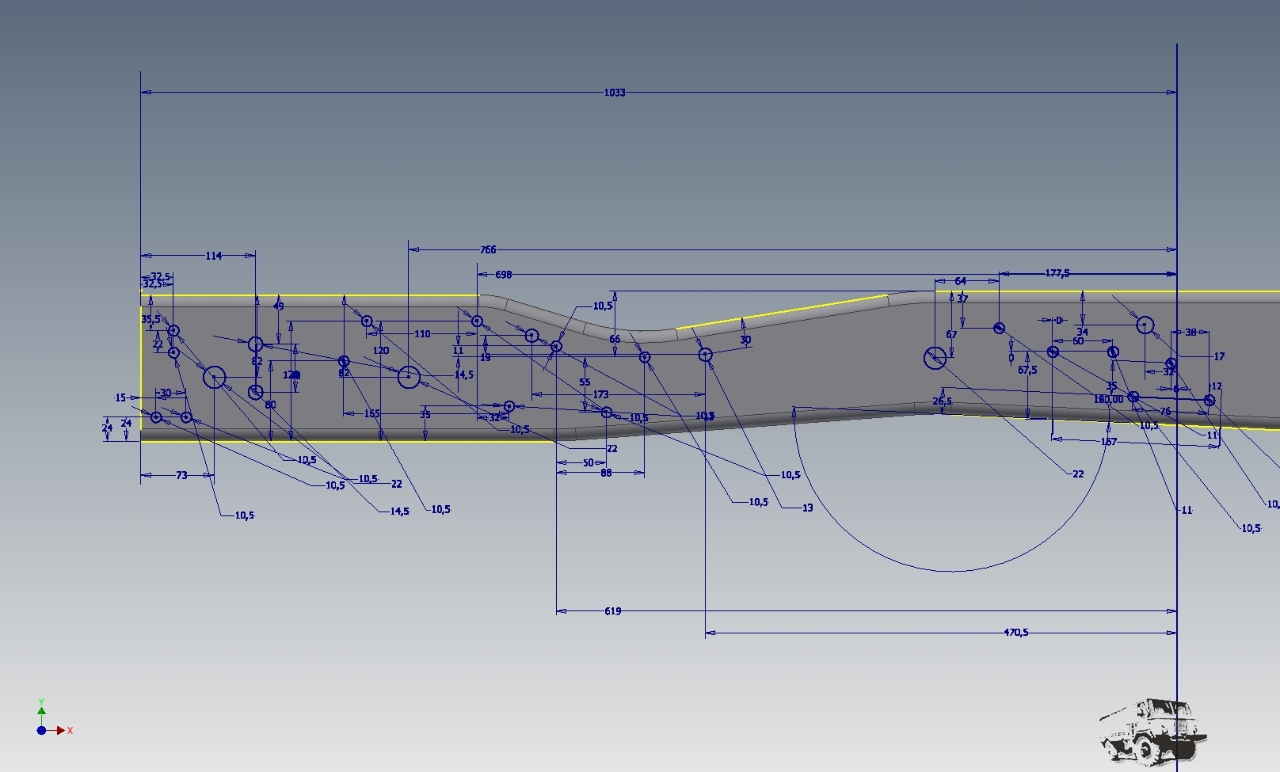

Лонжерон рамы, пока без отверстий.

[olkogr]

Всех с праздниками).

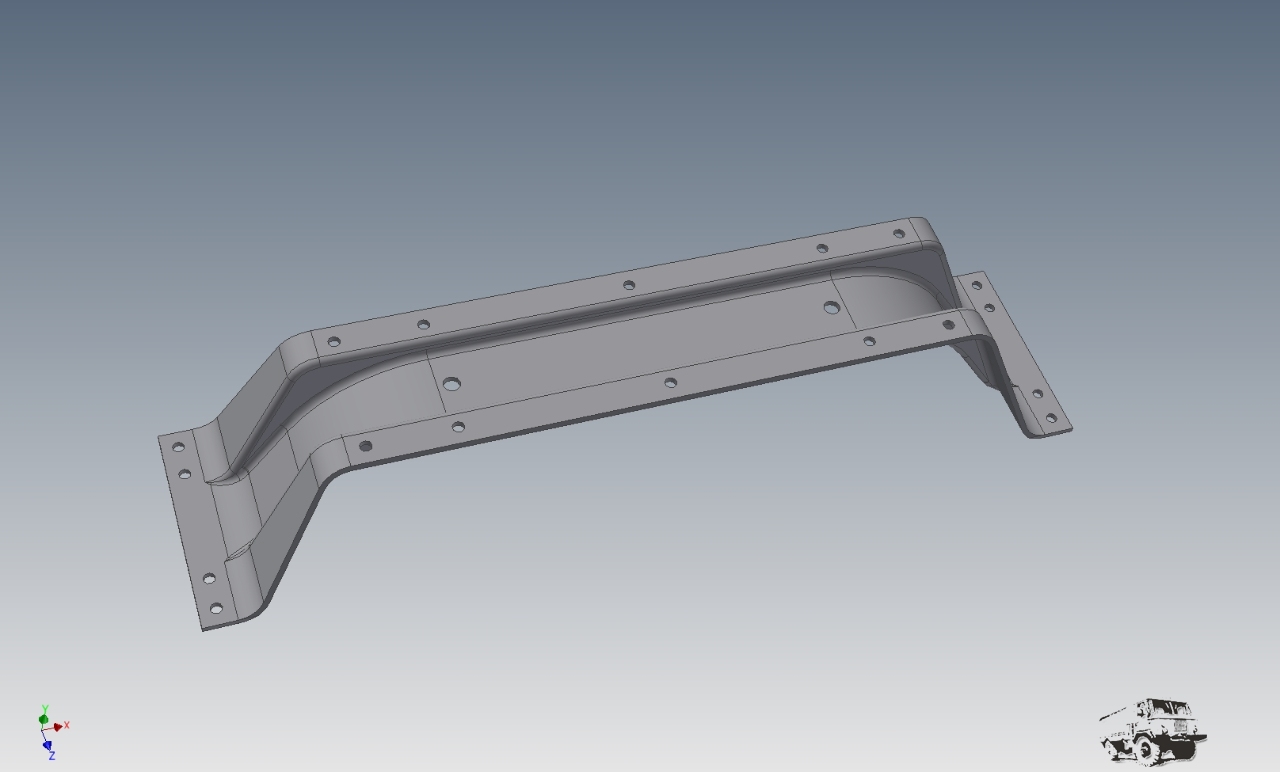

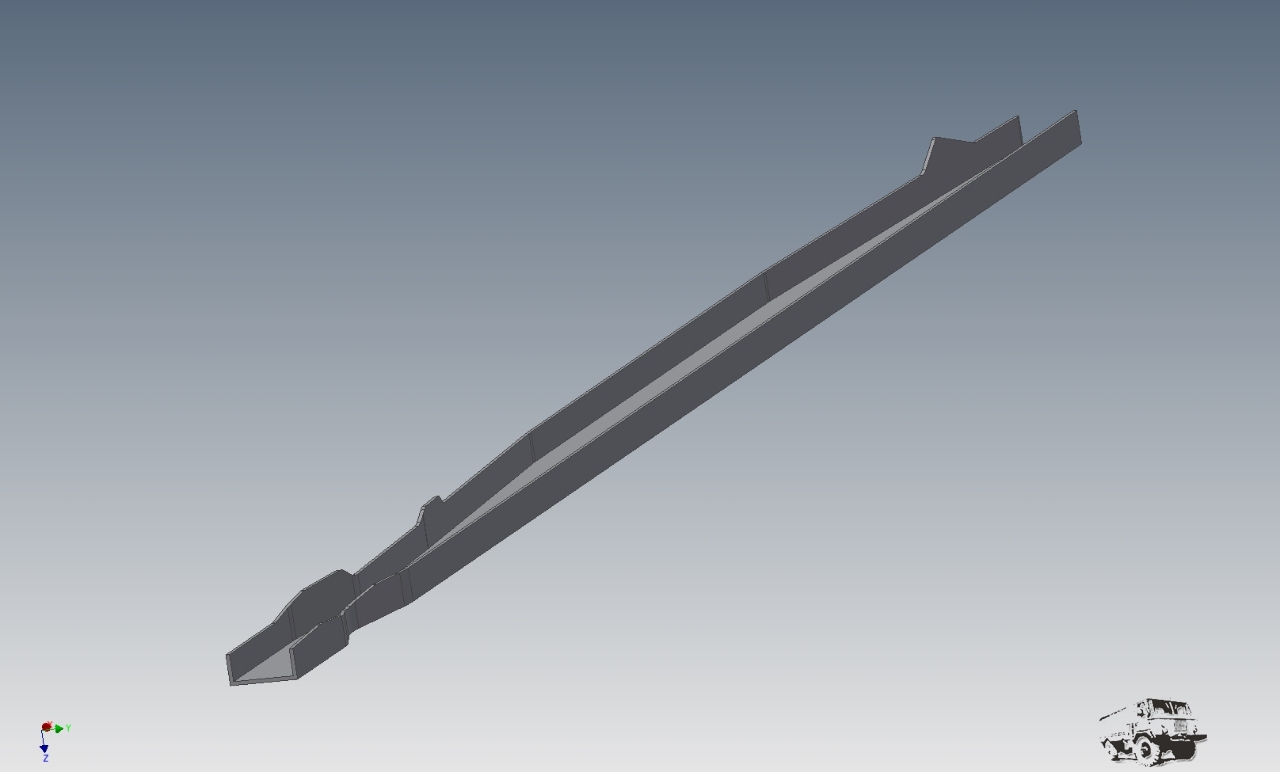

Вот выдался наконец часик для продолжения. Отверстий в раме у нас просто навалом. Это только боковина передней части лонжерона....
Попутно вопрос, рама из какой толщины листа сделана? А то измерить сейчас нет возможности на чертеже почему то нету...

[ЛьвовиЧ]

[post]340156[/post] Это крепление зеркала и фар ближнего и дальнего света.
Для понимания:

ух тыыыы! ВеСЧЬЬЬЬ бибика. Жалко Женя продал.

[Petrov_kamensk]

ТПК такая вещь что пока нет, хочется купить, а когда есть, хочется продать.
рост числа техники в гараже уменьшает число подходов к каждой из них.
по этому ТПК так же был продан.

сейчас пытаюсь вникнуть в 3D сканирование, печать форм под литье, с выходом отливки под мех обработку.
посмотрим получится ли получить копию готовой детали.

[Евгений_НСК]

[post]344312[/post] ТПК такая вещь что пока нет, хочется купить, а когда есть, хочется продать.

Продавать не хотелось, совсем. Так получилось.
Теперь ОЧЕНЬ жалею. Брал с пробегом меньше 200 км.
Успел сгонять на Алтай, поплавать, получил массу положительных эмоций.

[odangerous]

Как продвигаются дела с созданием моделей?
