КМУ - ГАЗ 66 своими руками

[Yuraz]

Тоже голову ломал, как поворачивать, а про цепь то и не подумал, гениально.
1. А не планируется "лапа"? Рессоры слабы, машина с тонны то не перевернулась бы.
2. НШ32 поставите в КОМ на КПП, как в ГАЗ-53?

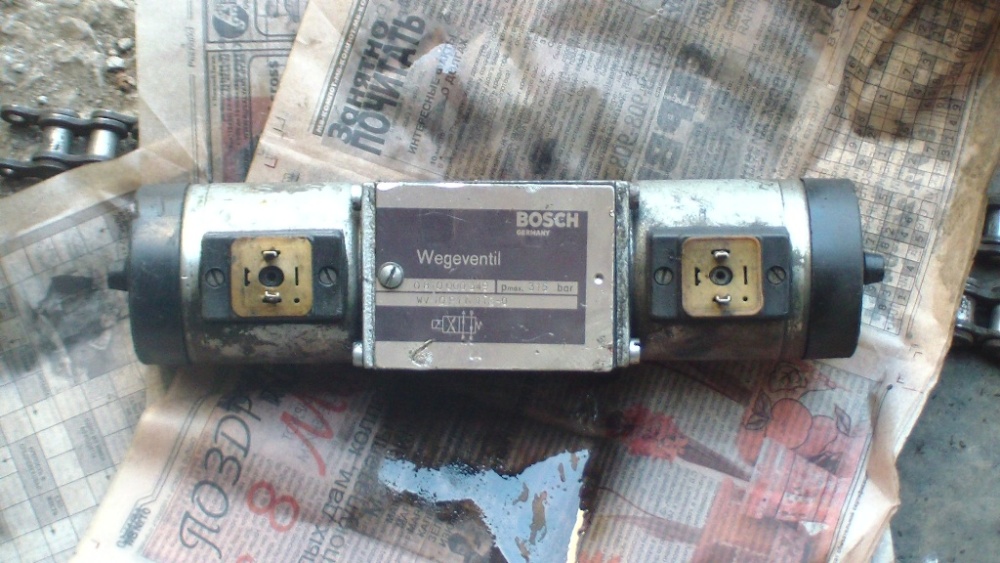

3. Что за гидрораспределитель?

[naxal]

Опору сделаю с одной стороны.
изготовлю маслостанцию автономную,проще и дешевле.
установлена суровая лебедка газ-63 ,много времени ушло на установку ,трогать этот узел нет желания никакого.
маслостанция будет работать без участия авто, это большой плюс,можно снять и унести.

[naxal]

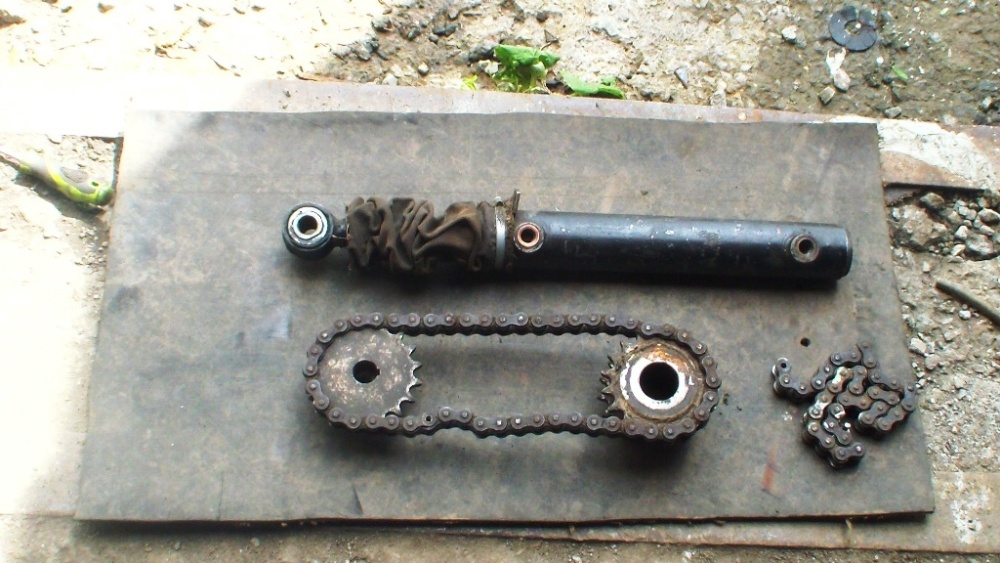

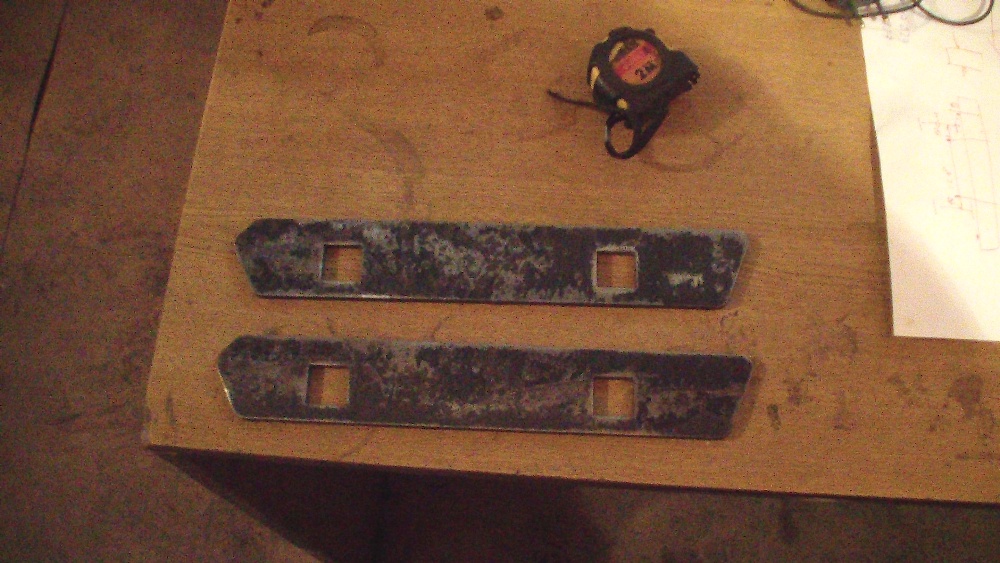

детальки для механизма поворота стрелы.

[naxal]

Собираю все в реальном времени ,конечный результат [нагрузка на стрелу крана может сломать чтонибуть] теоретически роботоспособный должен получиться. до этого есть опыт постройки двух прессов гидравлических. Мобильный для металлолома и стационарный для производства.
еще гидролебедушку делал с дистанционным управлением. отказался.
ТАК что есть шанс дружно посмеяться над сломанной опорой стрелы или нехватки мощности!

[Yuraz]

да просто не перегружайте и всё!
Кстати какая сталь на стреле, из листа стали марки Ст3 делали?

[naxal]

сталь мягкая, марку незнаю.
испытывать установку на реальном грузе надо,автомобиль легковой или блок фундаментный,
непромохнуться-бы с расчетами

[Yuraz]

ст3 наверное, да... купите полосу 80*8, а то и 80*10, и проварите для жесткости, посерединке стрелу, получится как ребро жескости в "балке" (маталический прокат такой)

[naxal]

охота минимум металла,минимум веса, - максимум грузоподьема, и отсутствие обращений к программе расчета материала на срез.сдвиг.излом.растяжения
и тому подобных + тупо копировать существующие образцы!

[naxal]

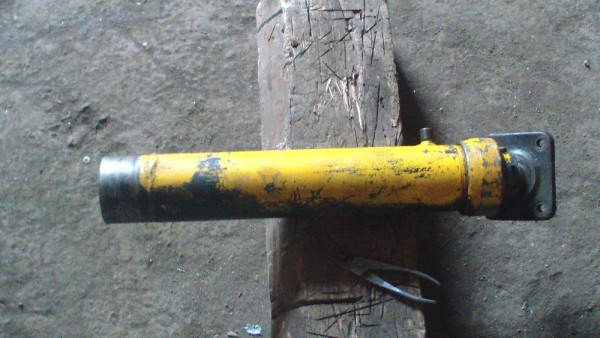

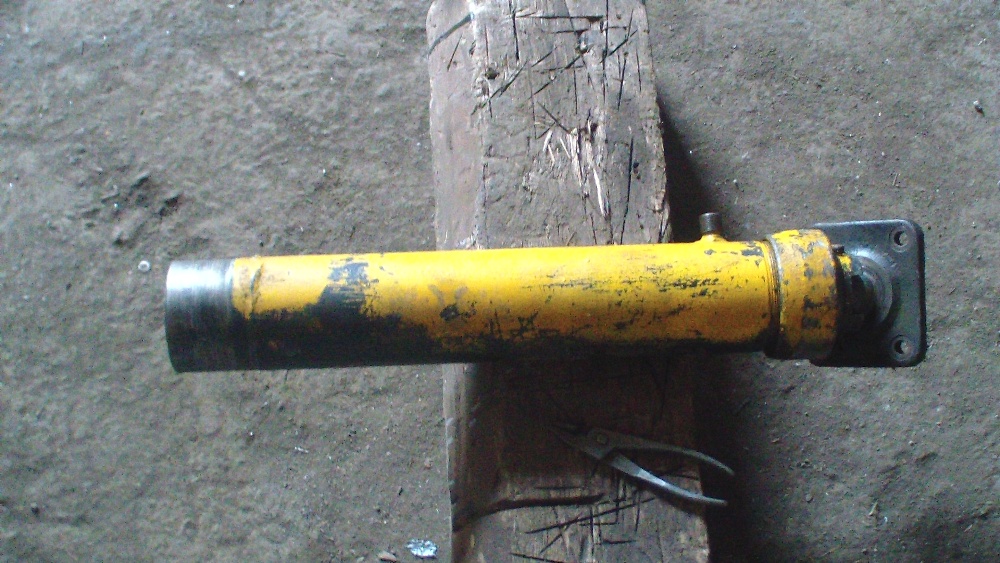

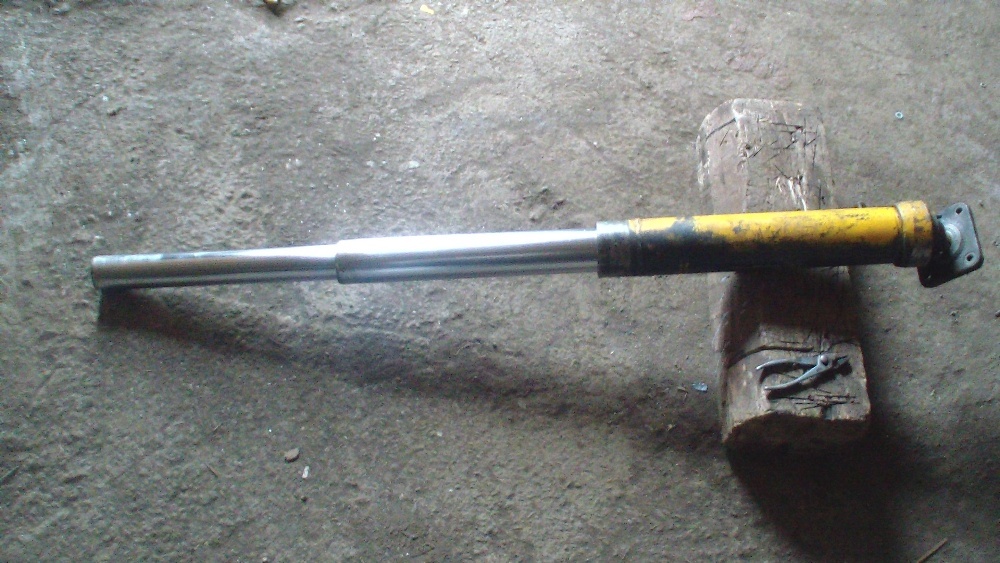

Заготовка для опоры .

[ЧОПОРОВ]

Заготовка для опоры .

хреново такой цилиндр на лапу подходит,как ты его в обратную будешь загонять? нужен двухстороннего действия

[naxal]

Буду ставить пружину ,пусть она возвращает.
Ход большой у цилиндра ,метр примерно, и вес небольшой.
А двухстороннего с толстым штоком у меня нет ,вариант только этот , думаю будет держать .

[Yuraz]

а зачем с толстым штоком? От задней навески трактора, шток там всего 40мм вроде (а сам поршень 80мм), они б/у не дорогие, меняется РТИ, и будет как новый. Т.е. его наверное проще найти чем пружину, пружинящую в таких параметрах.

[naxal]

Такой есть ,но ход штока у него небольшой сантиков 30 небольше. а этот 86 сантиков/ход обеих штоков/ и весом они одинаковые.
разобрал сегодня его для вживления пружины , нешипко сложно все сделать.

[naxal]

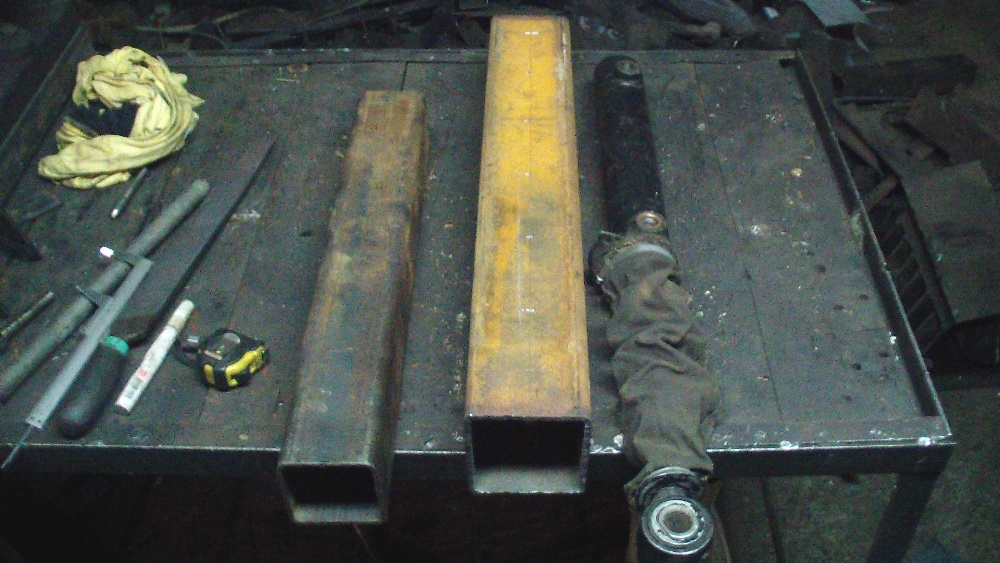

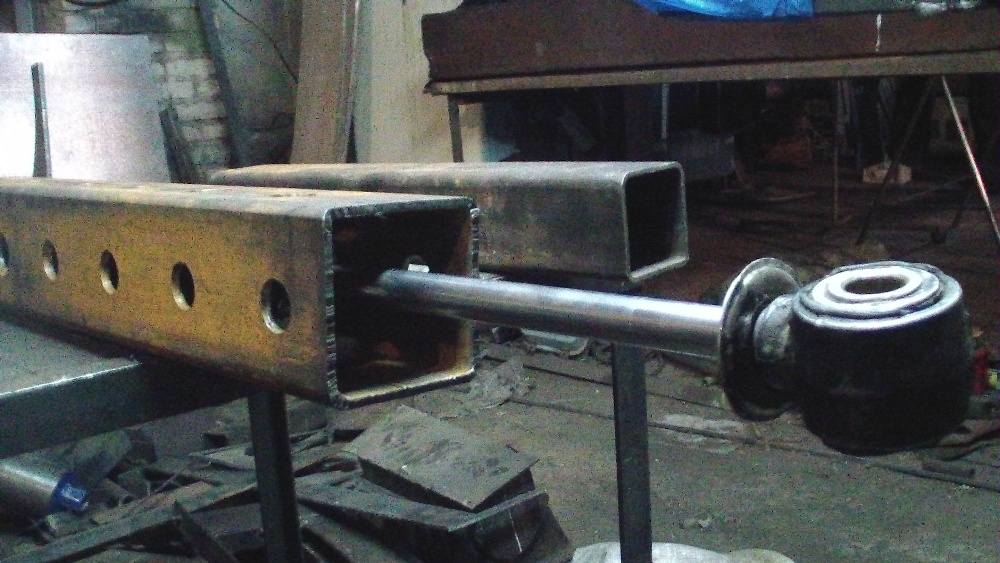

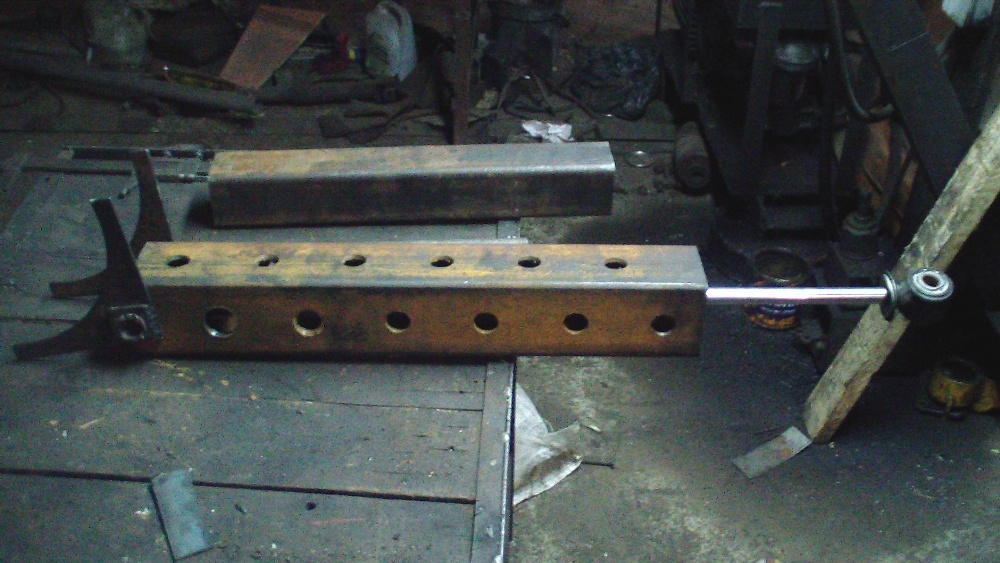

Свежий вариант боковой опоры КМУ .
от старого пока откажусь ,из-за отсутствия подходящей пружины.Вариант крепления у них одинаковый ,поставить можно будет потом без переделок.
вдруг этого все-таки мало будет.

[naxal]

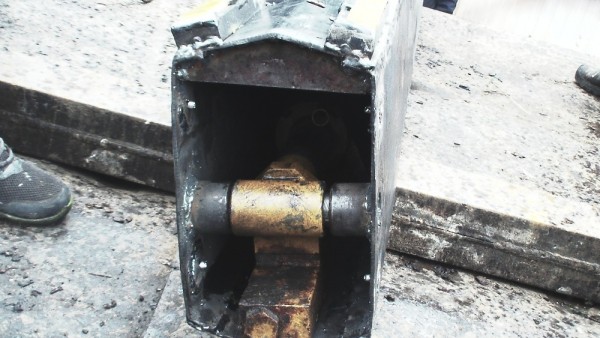

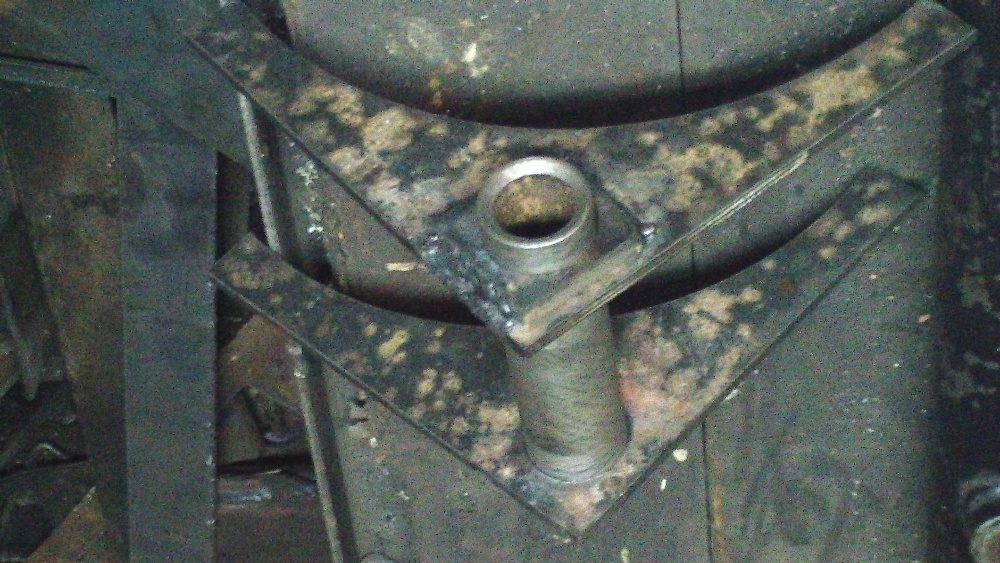

крепление к трубе

[naxal]

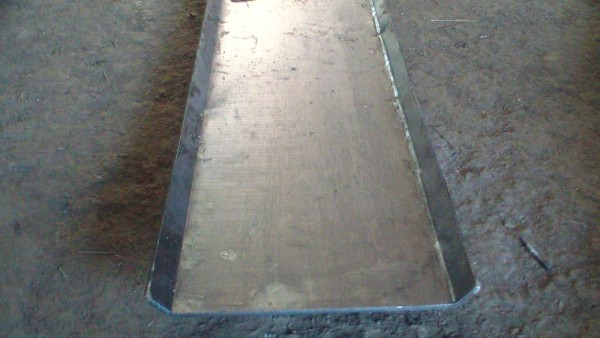

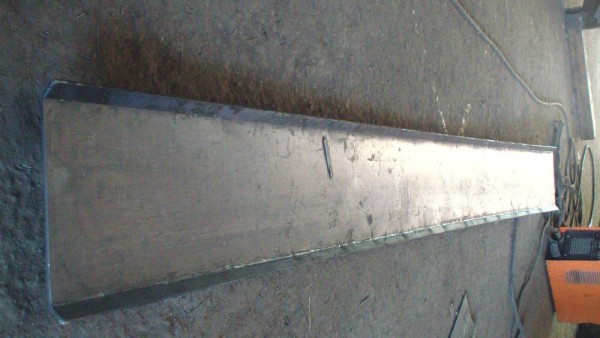

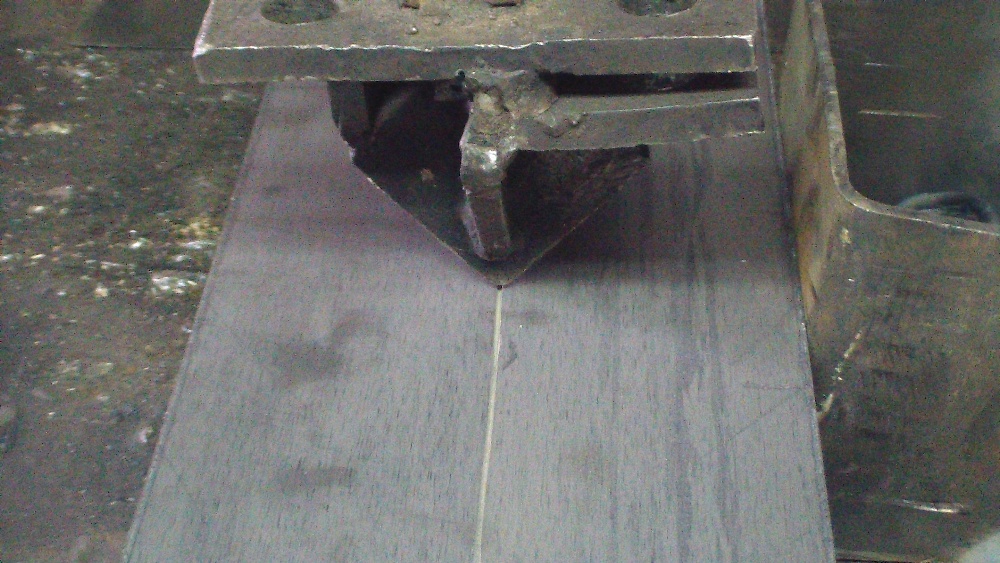

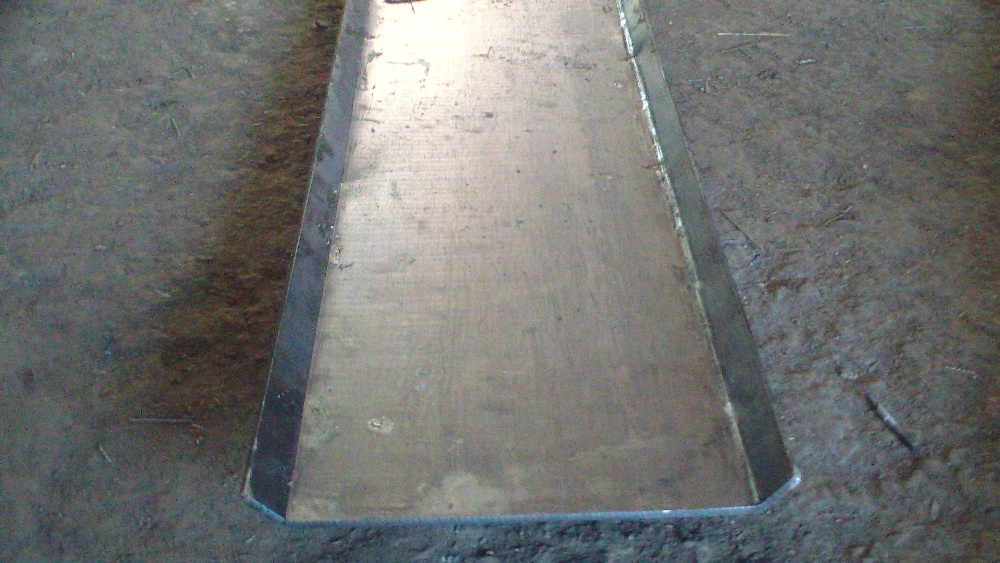

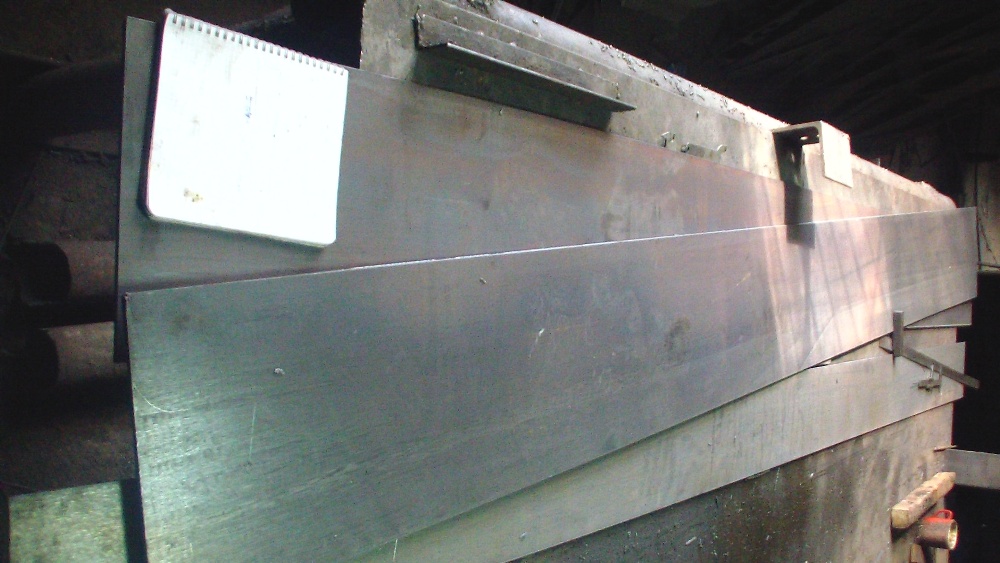

Еще фото из серии "своими руками".

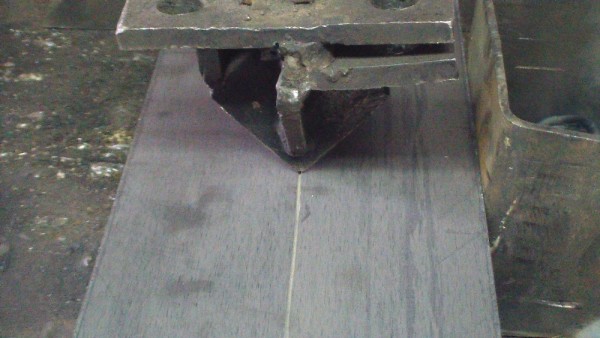

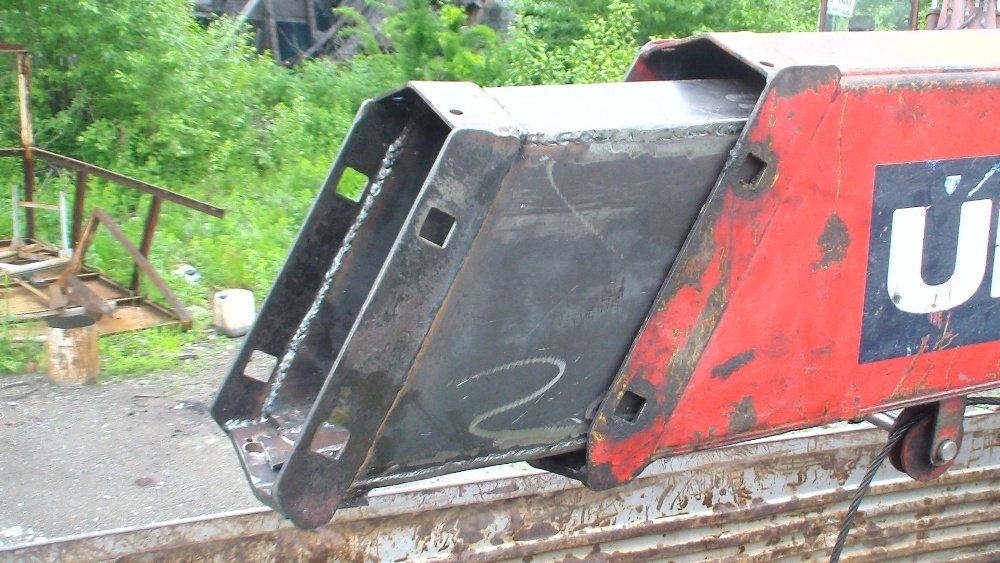

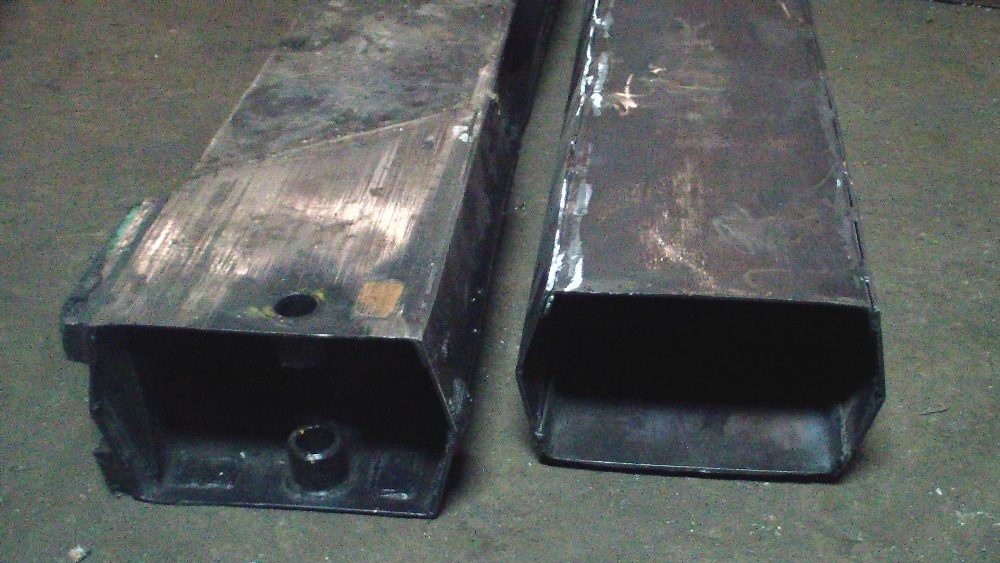

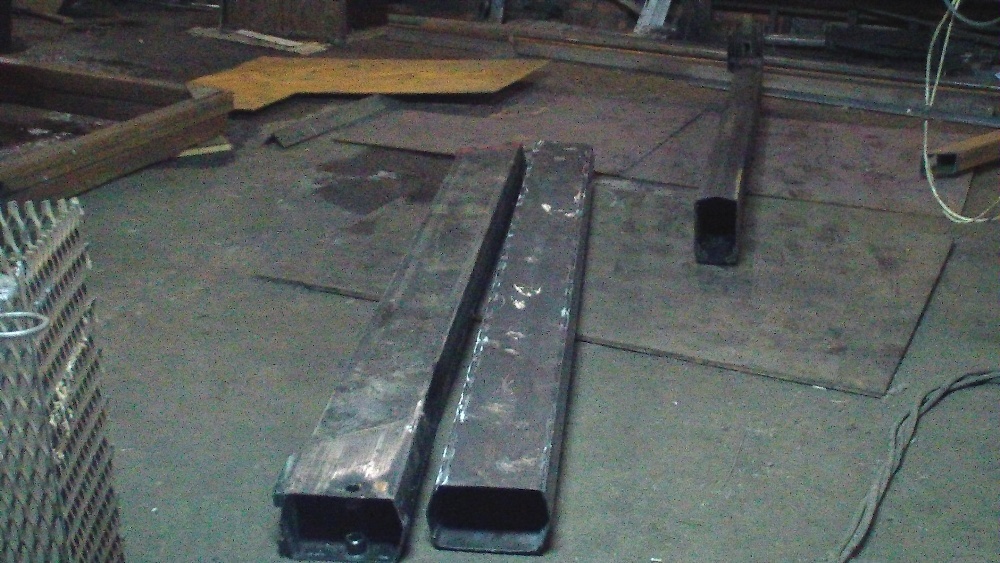

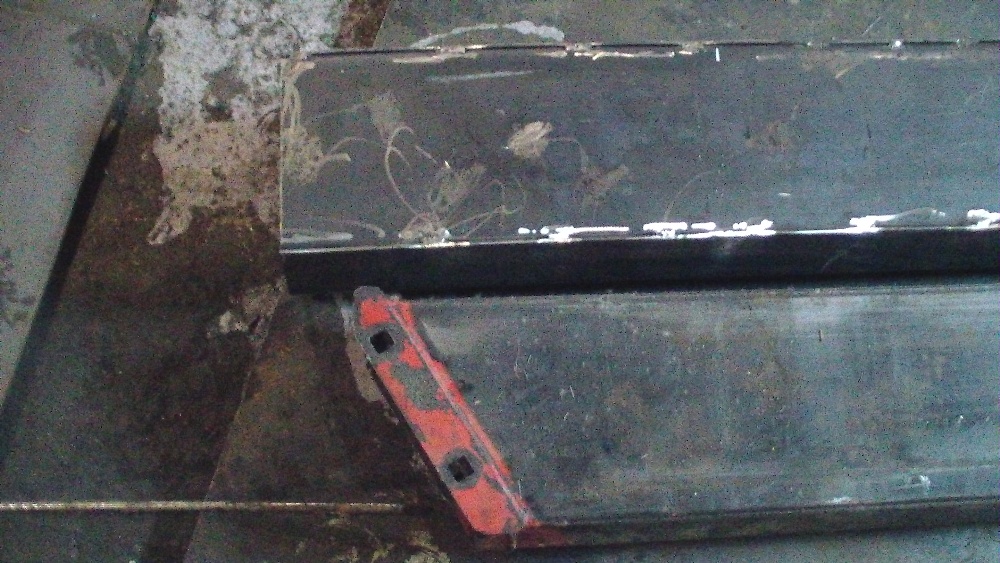

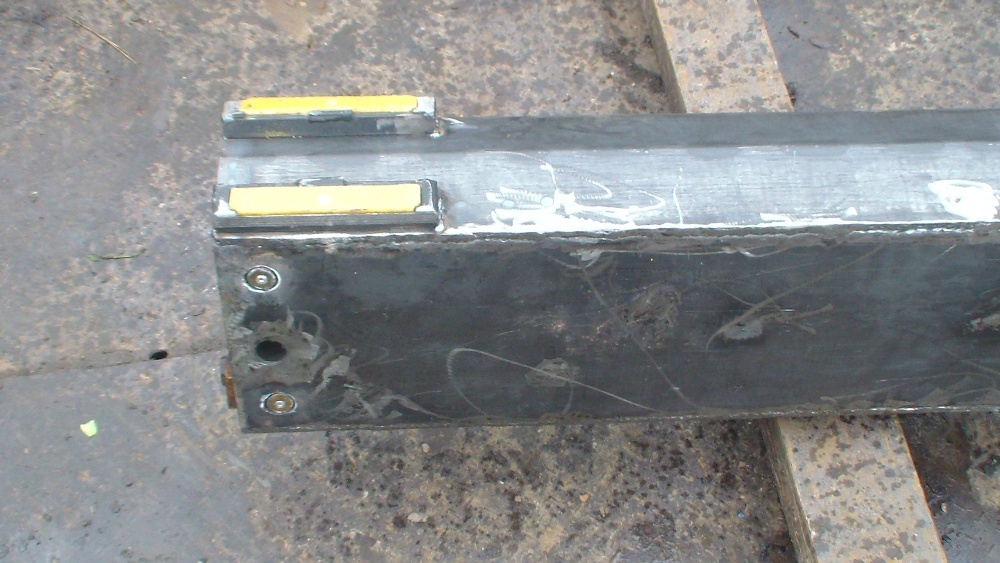

изготовление секции стрелы взамен сломанной.

[naxal]

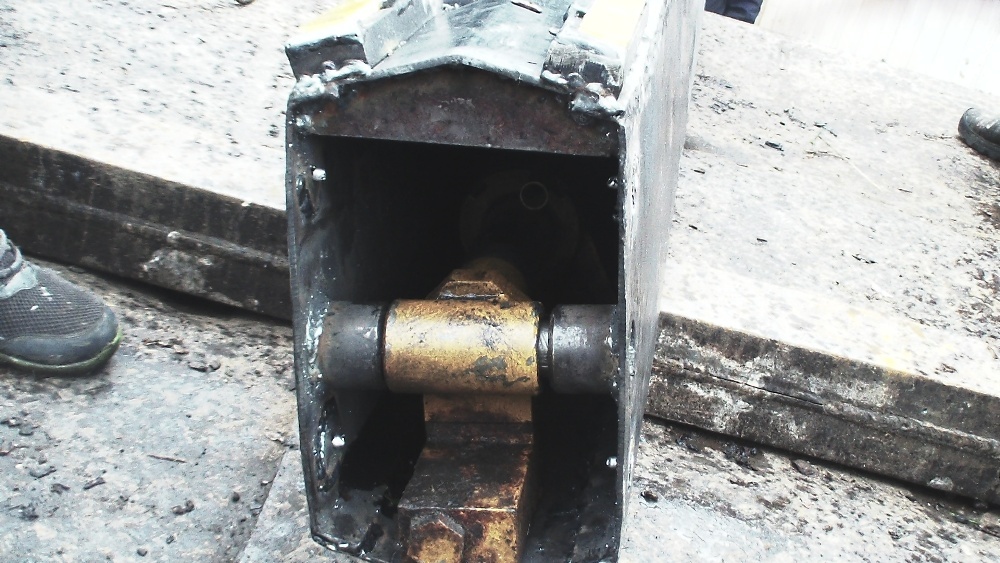

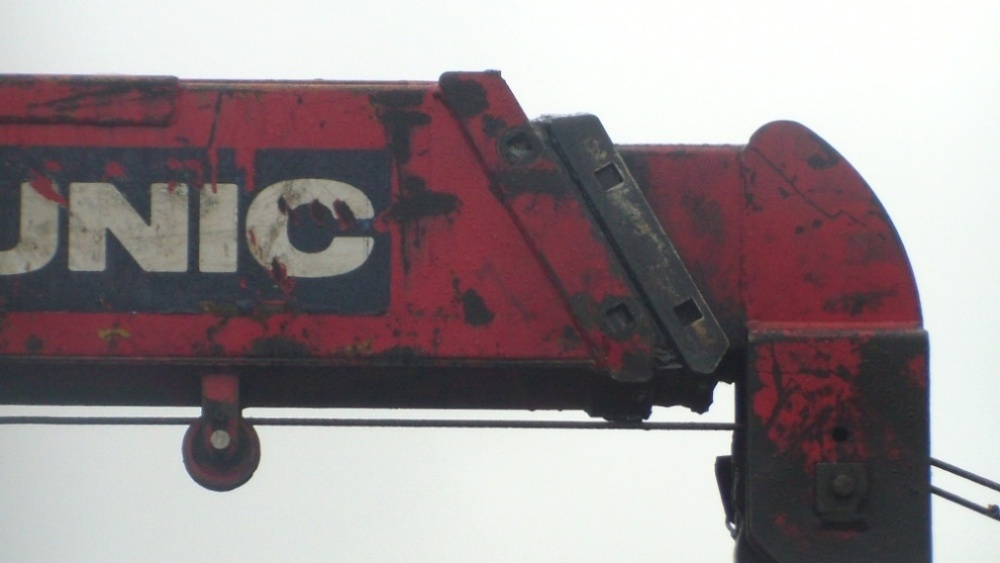

Два раза заплатки на нее делали , ненадолго хватало. Владелец авто решил поменять колено полностью, думаю получилось не хуже старого.

[naxal]

Толшина металла 4мм вместо 3мм, вставлялась с трудом .Пришлось применять масло и матершинные слова всякие

[Пархат]

Ну ты УПЕРТЫЙ НАХАЛ.
Но это в хорошем смысле слова.
Молодец что больше сказать.

[andrei]

привет.
машина в В-тагиле .на одной из фото гора Бунар видна.....

О! Дак оказывается мы вообще земляки! К сожалению в В-Тагиле ни разу не бывал - в Кировграде бывать приходилось (ну Невьянск, Новоуральск, естественно,. В Лёвихе бывал), а вот в В-Тагил как-то дороги ни разу не было
Да, вот просто завидую белой завистью тому что есть у Тебя время, средства и возможности заниматься интересным делом! У меня под окном уже второй год стоит ЗиЛ с гидрокраном но заниматься с ним нет ни времени ни денег
Кстати, не в курсе от чего тот шток, который ты первоначально хотел для лапы приспособить? Как-то на вскидку мне показалось что из него выйдет очень неплохой подъёмник для самосвального кузова какой-нибудь маленькой машинки (ГАЗель, например, или УАЗик бортовой)
