ГАЗ-66-11 1992

Сообщение samsamych » 15.04.19 22:04

KIPILLNSK писал(а):Источник цитаты Сообщение KIPILLNSK » 15.04.19 6:39

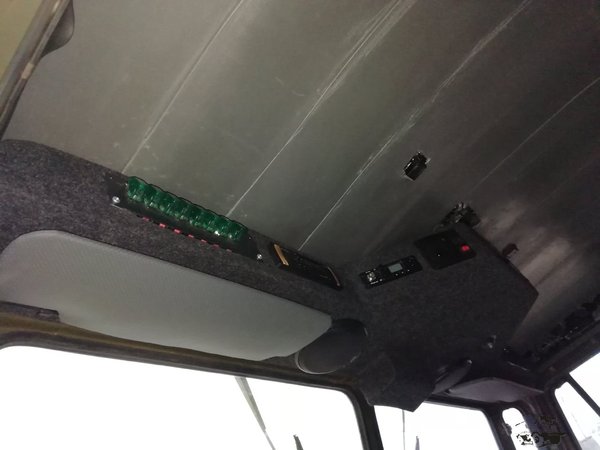

Насколько получились. неудобно из кабины в сторону стекла фотографировать

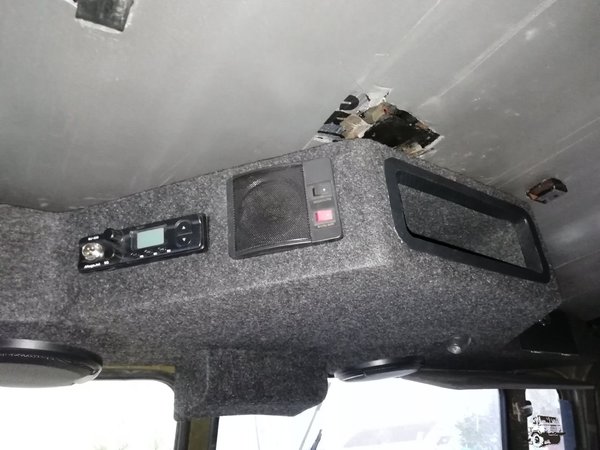

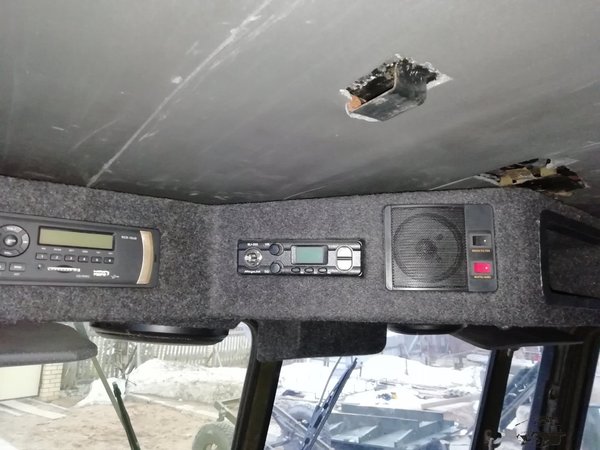

рация магнитола

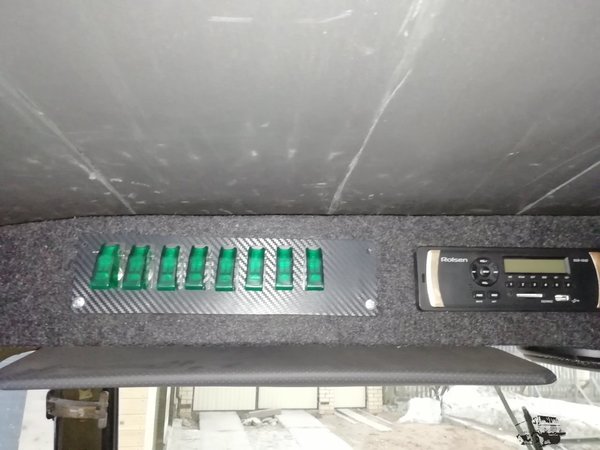

тумблера будущего освещения

бокс в середине полки. сделал неправильно, не влезает папка с документами и на трясках все вылетает через порожек. на больших трясках

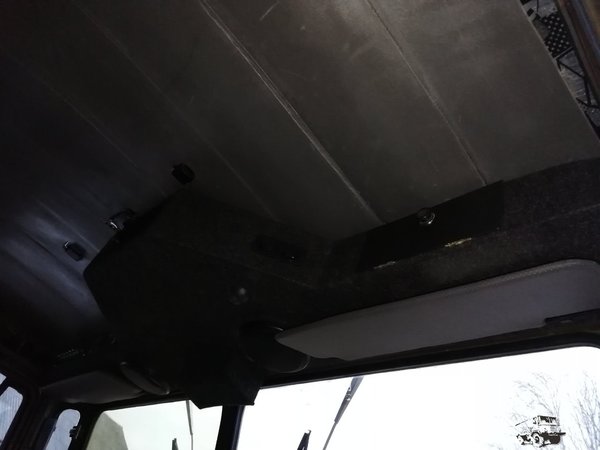

вид с водительской стороны в сторону пассажира

вид снизу слева
Если мало ли что, то 931 полтыщи2 девяносто пять десять

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 15.04.19 22:10

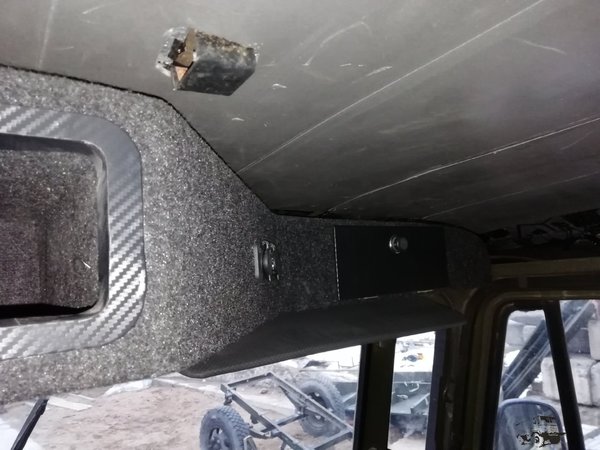

ну и справой стороны виды
как бы снизу

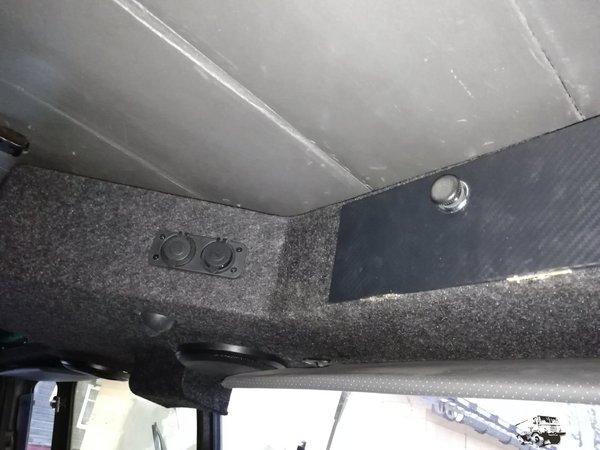

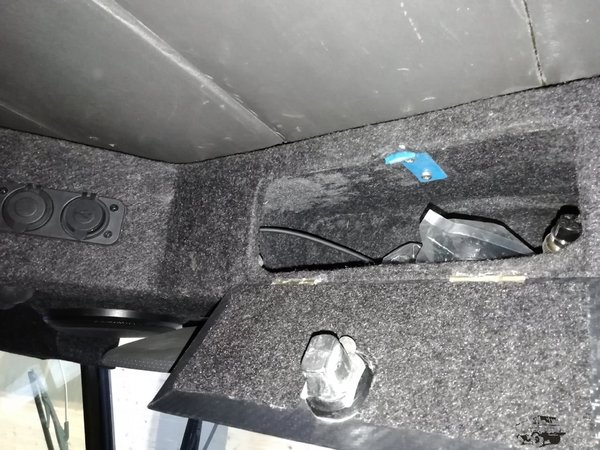

бокс с правой стороны и розетки

бокс открыт

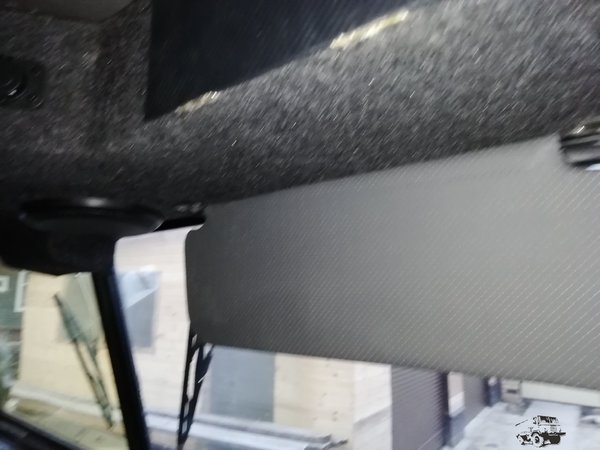

с опущенным козырьком

привод стеклоочистителя поставлен камазовский (или мазовский, или газовский, в общем одинаковые они) главное 24 В и скрыт торчащим элементом из полки
Если мало ли что, то 931 полтыщи2 девяносто пять десять

Аватара пользователя
SergeyK
Специалист
Сообщения: 1142
Зарегистрирован: 30.06.14 1:54
Репутация: 118
Модель: ГАЗ-66-05
Откуда: Ступино, МО

ГАЗ-66-11 1992

Сообщение SergeyK » 15.04.19 22:52

Огонь! У меня давно такая же примерно мысль витает - значит ни у одного меня! :)
Если хочешь, чтобы что-то было сделано хорошо - сделай сам.
+7 (967) 148 98 8 два
R2DNY

Аватара пользователя
denis.vechorko
Новообращенный
Сообщения: 192
Зарегистрирован: 21.04.17 0:37
Репутация: 26
Модель: ГАЗ-66-01
Откуда: Карелия Петрозаводск

ГАЗ-66-11 1992

Сообщение denis.vechorko » 16.04.19 2:26

это просто царь полка! центральное расширение круто смотрится и под документы можно с замком сделать

Аватара пользователя
Барсик
Новообращенный
Сообщения: 199
Зарегистрирован: 25.12.17 23:51
Репутация: 31
Модель: ГАЗ-66-01
Откуда: Нижний Новгород

ГАЗ-66-11 1992

Сообщение Барсик » 16.04.19 9:50

samsamych писал(а):Источник цитаты Насколько получились.

Трудоёмко , но толково. Шпарга :D лку нужно написать на видном месте - где ,что лежит.

Аватара пользователя
Пархат
Эксперт
Сообщения: 1911
Зарегистрирован: 29.04.11 5:33
Репутация: 56
Модель: ГАЗ-66-15
Откуда: Казахстан Алматы

ГАЗ-66-11 1992

Сообщение Пархат » 16.04.19 15:41

samsamych писал(а):Источник цитаты привод стеклоочистителя поставлен камазовский (или мазовский, или газовский, в общем одинаковые они) главное 24 В и скрыт торчащим элементом из полки


Вот отсюда по подробней
мне надо поменять , а то все на 24 а стеклоочиститель на 12 в.
т.+7 701 717 7987, +7 777 210 8656 (Ватсап)

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 16.04.19 21:54

Пархат писал(а):Источник цитаты отсюда по подробней

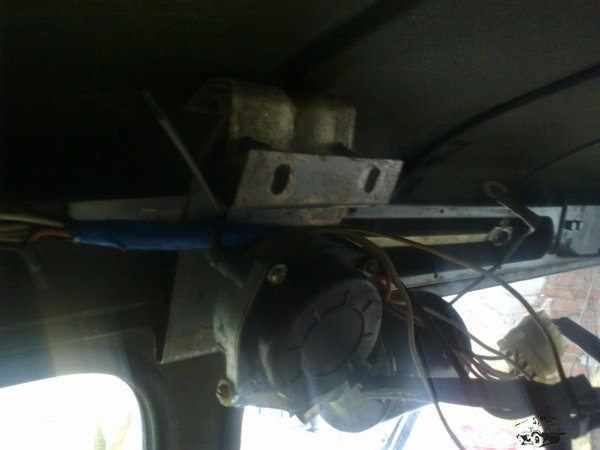

загнул кронштейн под другой моторчик
тут только качество не очень

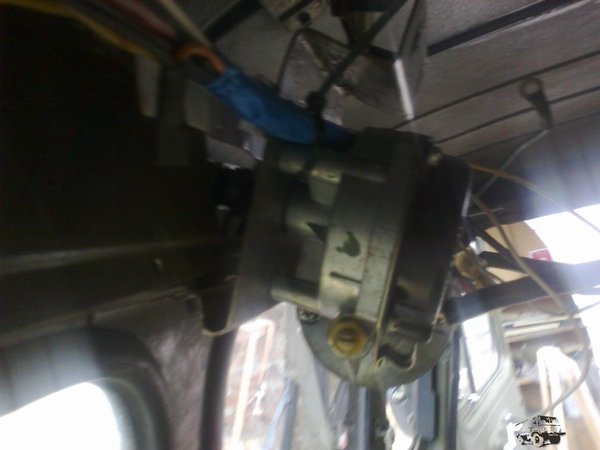

вид с кабины

размеров нет, гнул по месту. Но по форуму знаю, что Дядя Пархат рукастый - все поймет. Главный секрет в кривошипе который ставится на вал редуктора. Нужна часть кривошипа с камазовской трапеции, та что ставится на вал редуктора. Отрезаем от нее часть с отверстием на вал редуктора, а с родного кривошипа берем часть которая присоединяется к трапеции и обе части соединяем сваркой. Главное чтобы расстояние по центрам нового кривошипа осталось равным расстоянию родного. Монтаж сразу говорю не очень технологичен. Затягивать гайку на кривошипе придется на установленном моторе в узкую щель между крышей и кронштейном. Где то фотографировал и сам получившийся кривошип - попробую поискать. Выключатель стоит родной 66-ой, схемку рисовал следующим образом рядом была схема СО Газа и Камаза (или Маза) и карандашом соединял контакты. Вот рисунка точно не найти.
Если мало ли что, то 931 полтыщи2 девяносто пять десять

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 16.04.19 22:01

Ещё, думал как реализовать двухскоростной режим - по схеме не получалось. Но он присутствует, правда на первом положении скорость не такая медленная как хотелось бы. Эксплуатация не частая, но испытания прошел ветками - срывало поводки щеток, а тут все нормально.
Когда делал в первом варианте переборщил с длиной, ладно был в запасе кривошип с 66-ой. Пришлось обрезать газоновскую часть (была в запасе). При второй попытке отлетела камазовская часть, делал на улице, уже выпал снег - едва её нашел :shock: .
Если мало ли что, то 931 полтыщи2 девяносто пять десять

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 16.04.19 22:04

Маленький совет, при изготовлении кронштейна сопрягаемые плоскости кронштейна удобней выверять по родному.
Если мало ли что, то 931 полтыщи2 девяносто пять десять

Аватара пользователя
Пархат
Эксперт
Сообщения: 1911
Зарегистрирован: 29.04.11 5:33
Репутация: 56
Модель: ГАЗ-66-15
Откуда: Казахстан Алматы

ГАЗ-66-11 1992

Сообщение Пархат » 17.04.19 5:13

спасибо, начну комплектующие подбирать
т.+7 701 717 7987, +7 777 210 8656 (Ватсап)

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 17.04.19 19:08

Пархат писал(а):Источник цитаты отсюда по подробней

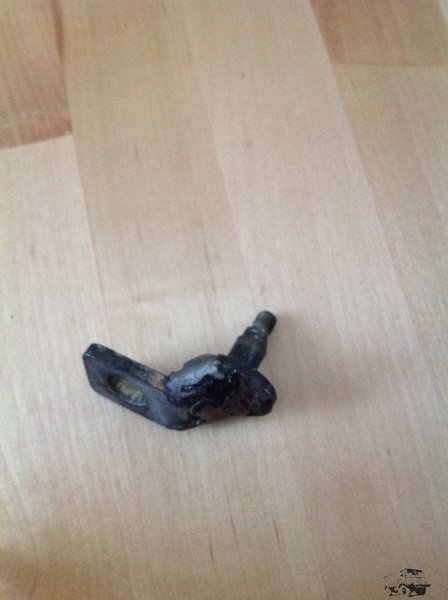

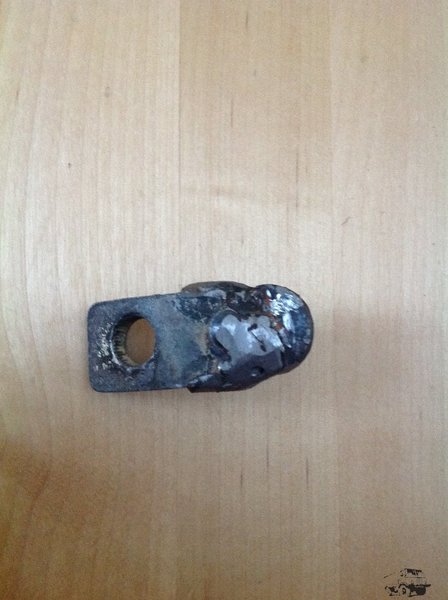

нашел фото кривошипа
фото 1.JPG

фото 2.JPG

ещё момент приваривать с нужной стороны, отверстие на конус.
Если мало ли что, то 931 полтыщи2 девяносто пять десять

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 19.04.19 0:19

Больше пока показывать нечего - беру паузу :-o
Если мало ли что, то 931 полтыщи2 девяносто пять десять

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 25.11.19 22:54

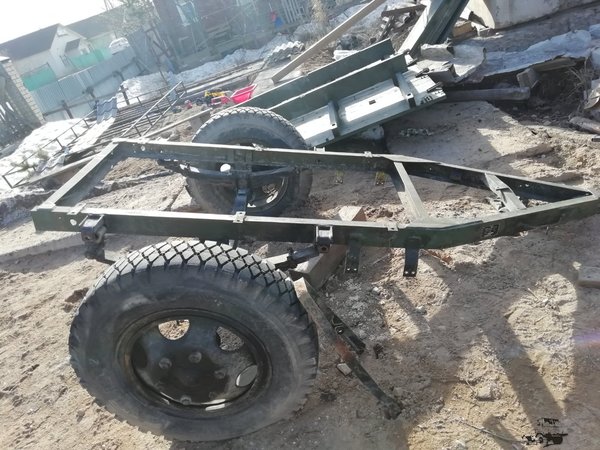

Спустя 7 месяцев добрался до прицепа. Пока дошел только до платформы. Останавливаться не хочется - как время позволит

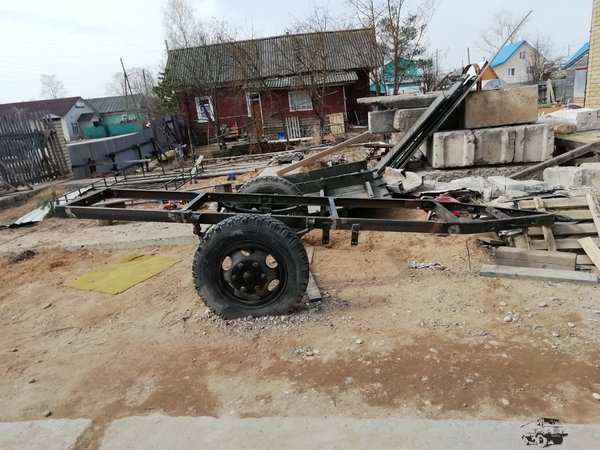

Фото до
И немножко подрос
Если мало ли что, то 931 полтыщи2 девяносто пять десять

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 26.11.19 6:20

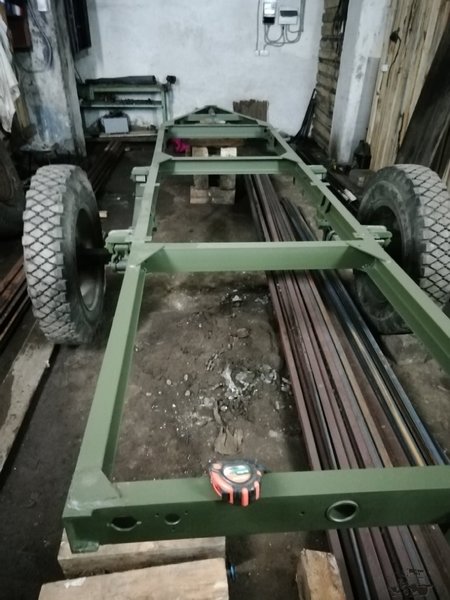

Правильный цвет

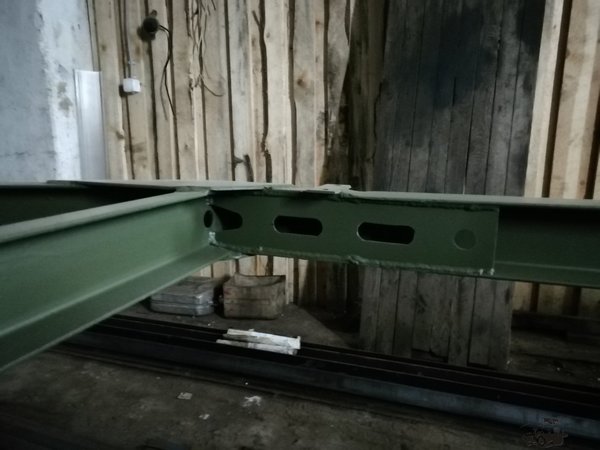

Усилитель в месте стыка
Если мало ли что, то 931 полтыщи2 девяносто пять десять

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 26.11.19 7:23

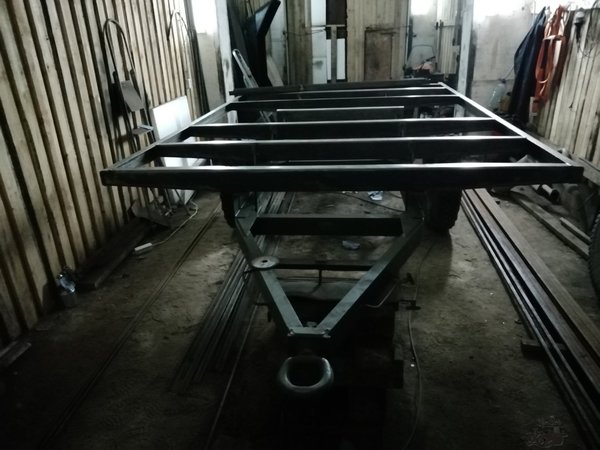

Каркас платформы
Если мало ли что, то 931 полтыщи2 девяносто пять десять

Аватара пользователя
micky
Специалист
Сообщения: 672
Зарегистрирован: 27.10.16 13:31
Репутация: 101
Модель: ГАЗ-66-14
Откуда: Санкт-Петербург

ГАЗ-66-11 1992

Сообщение micky » 26.11.19 8:03

Хорошо получается, но на каркас платформы тоже бы косынки по углам добавить.
Капец сколько железа уходит! думаешь тут не много, посчитаешь и уже много :)

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 26.11.19 18:24

Стального сортамента рублей на 50, но правда еще там запланировано 2 рамы для легковых прицепов. Краска для рамы и платформы чуть меньше 5 рублей. Одних кранцшеток для очистки рубля на 2. + фурнитура для тента и ворот, сам тент. Водку пить дешевле, чем иметь такое хобби
Если мало ли что, то 931 полтыщи2 девяносто пять десять

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 16.12.19 9:25

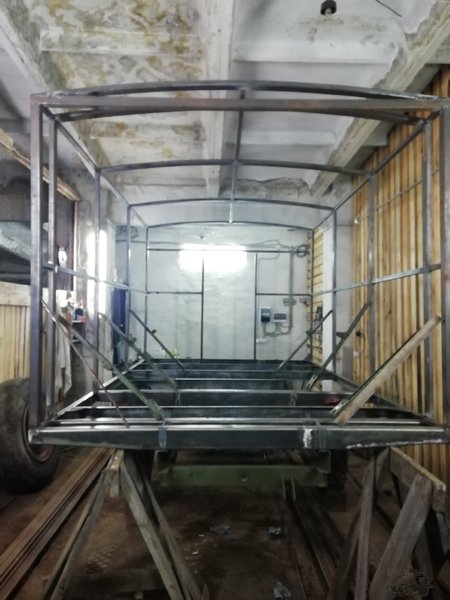

Опять времени выкроил и кибитка обрела каркас. Высота получается 2,90. Не подскажите газ-66 с высоким кунгом сколько по высоте.? У меня низкий, очень опасаюсь что отрицательно скажется на аэродинамике :)
Если мало ли что, то 931 полтыщи2 девяносто пять десять

Аватара пользователя
Заводило
Эксперт
Сообщения: 1664
Зарегистрирован: 30.07.08 12:25
Репутация: 244
Модель: ГАЗ-3308
Откуда: Пермь

ГАЗ-66-11 1992

Сообщение Заводило » 16.12.19 10:45

Надстройку можно ниже сделать сантиметров на пятнадцать-двадцать, чтоб арки выступали внутри.

samsamych
Новообращенный
Сообщения: 261
Зарегистрирован: 09.09.15 21:52
Репутация: 33
Модель: ГАЗ-66-11
Откуда: Тотьма

ГАЗ-66-11 1992

Сообщение samsamych » 16.12.19 11:49

Нужен плоский пол. Под 2 снегохода или квадроцикл. Хотел сделать крышу ниже, но от жадности на сколько материала хватило. :-o. Внутри будет складная апарель, в разложенном состоянии 3 с небольшим метра, чтобы удобнее и безопаснее заезжать. Поэтому проем в свету 1,75 м
Если мало ли что, то 931 полтыщи2 девяносто пять десять
