Установка рулевого редуктора "нового типа"

Сообщение sanych » 15.04.16 22:06

Ну, здрасте.
На конец дошли руки крюки до установки нового рулевого редуктора.
У данного редуктора управление жидкостью реализовано внутри, в отличии от нашей системы с помощью продольной тяги.
Для установки нужно изготовить новый кранштейн, пришпандорить к нему родную площадку(придется повыпендриваться с ней) заказать шланги, и укоротить рулевую колонку.
Вот такой план.

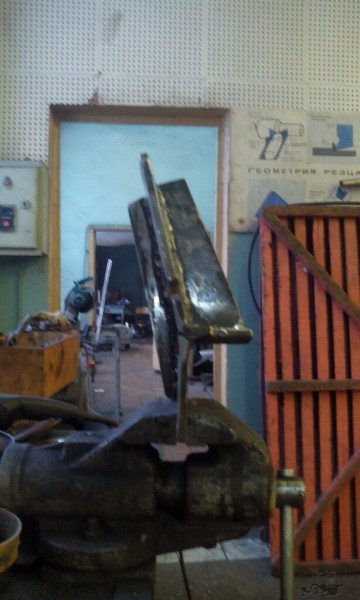

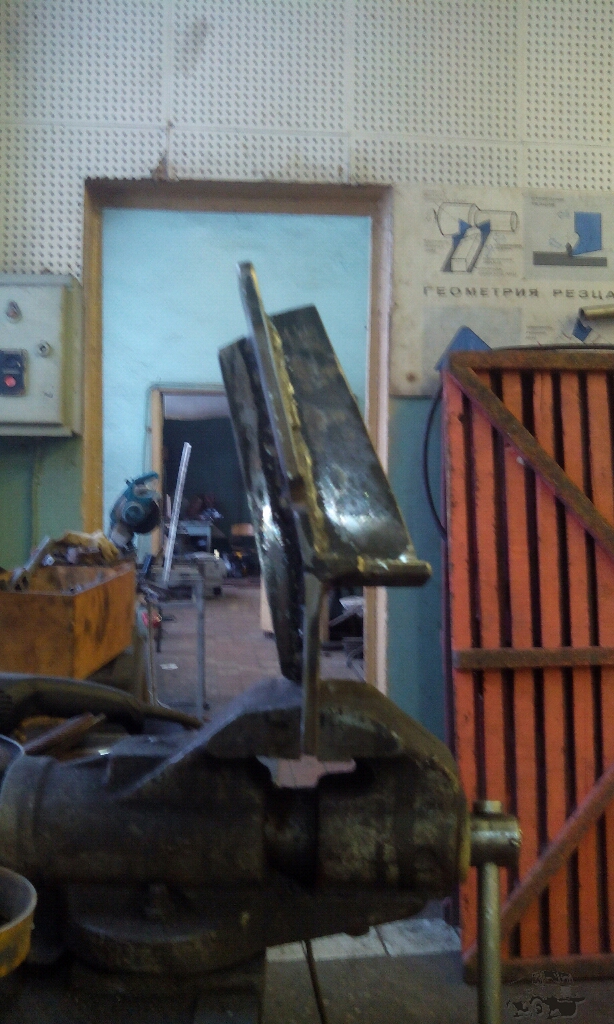

Кранштейн сделал из 180 уголка, отрезав от него лишнее, и приварил нужное,
Усилил косынками, получилось крепко.
Это самая сложная деталь в нашем деле, так как имеет много углов наклона.
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 15.04.16 22:13

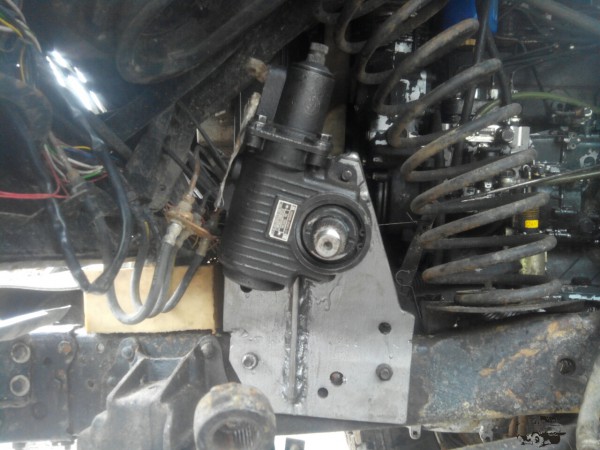

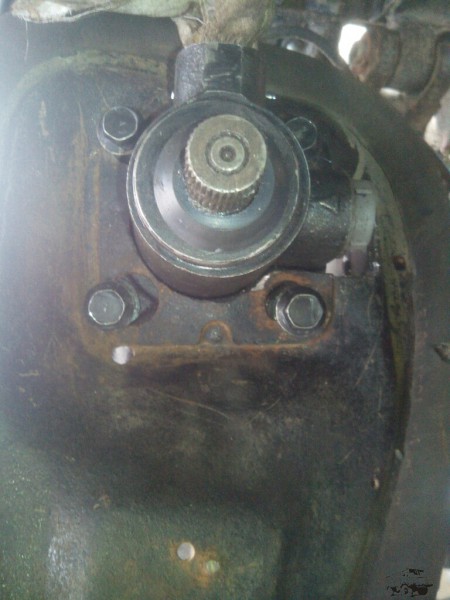

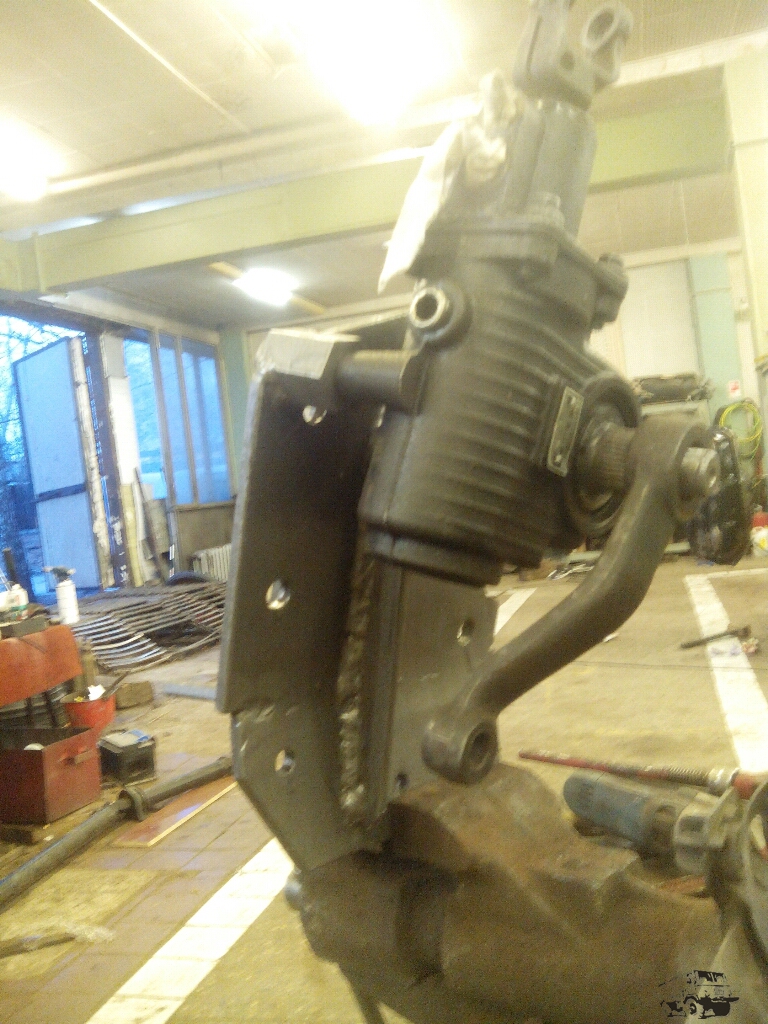

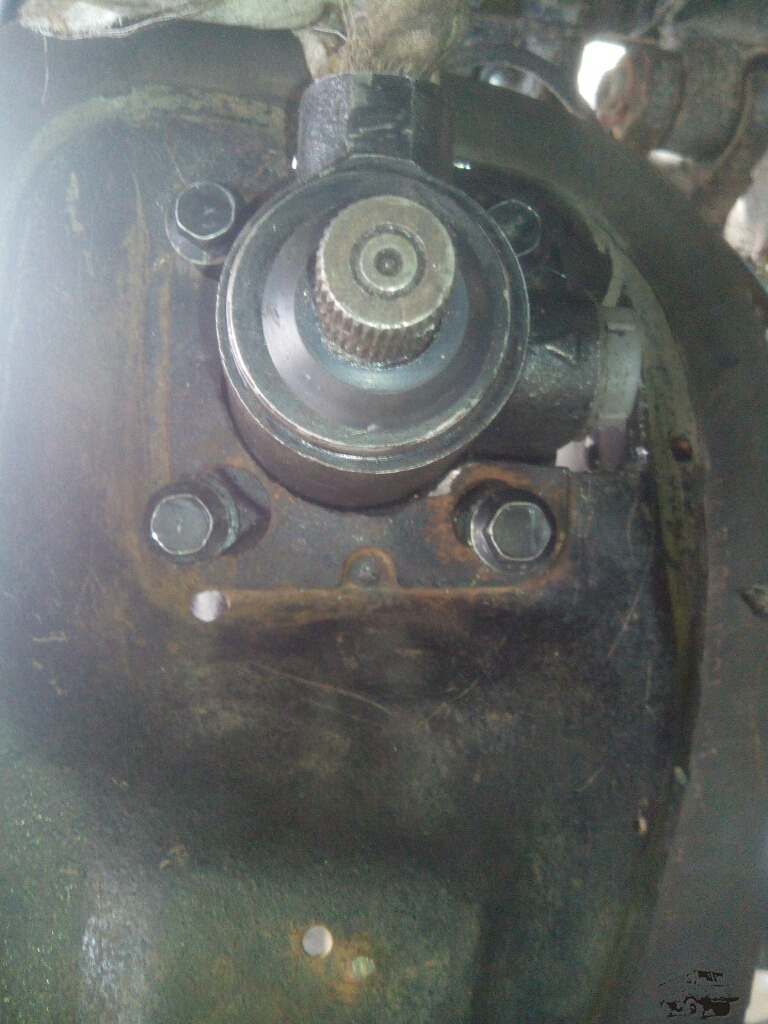

Фотки не очень но вроде что то видно.
Вложения
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 15.04.16 22:20

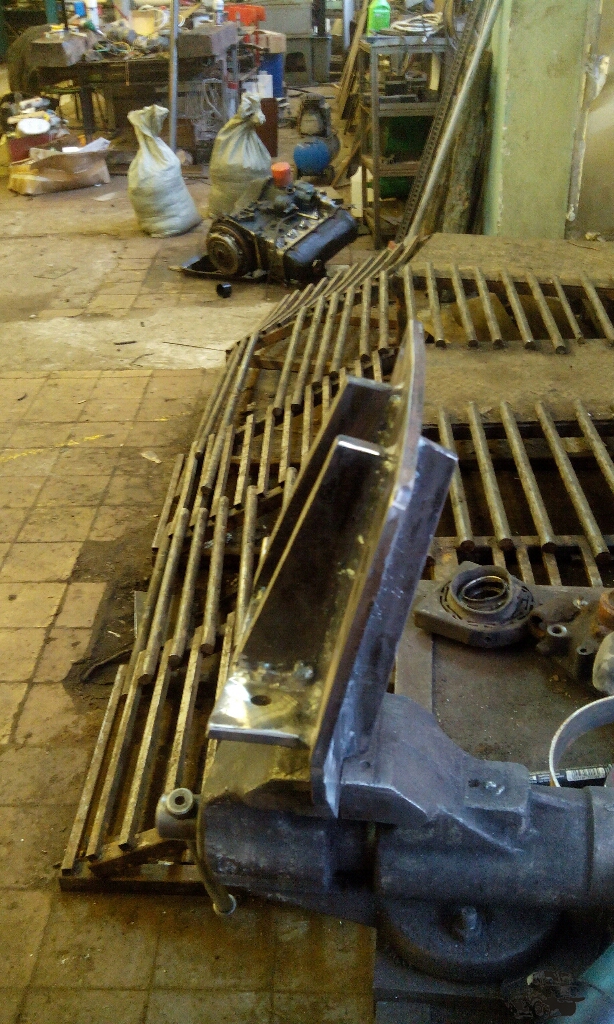

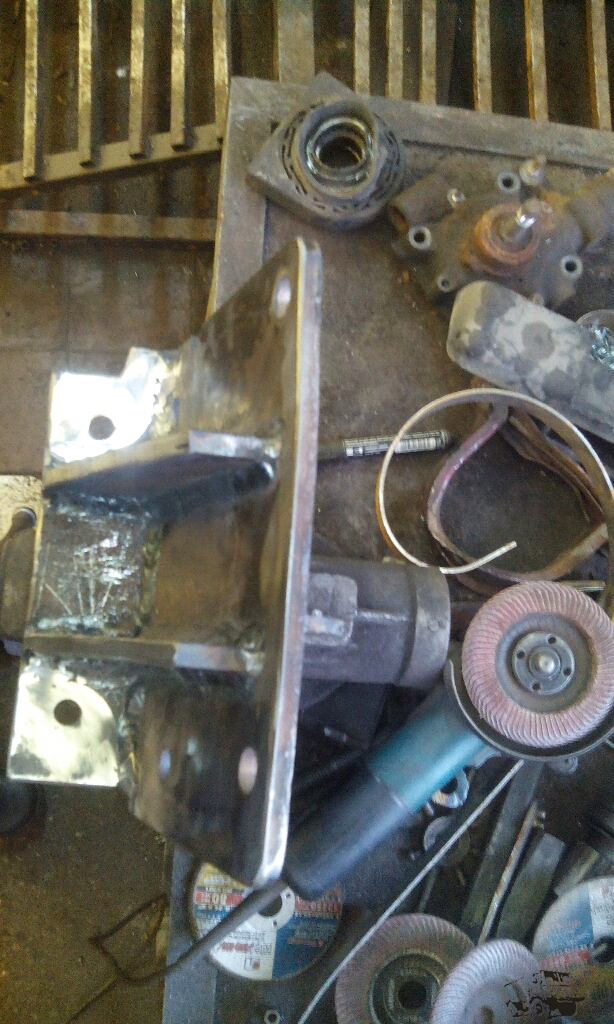

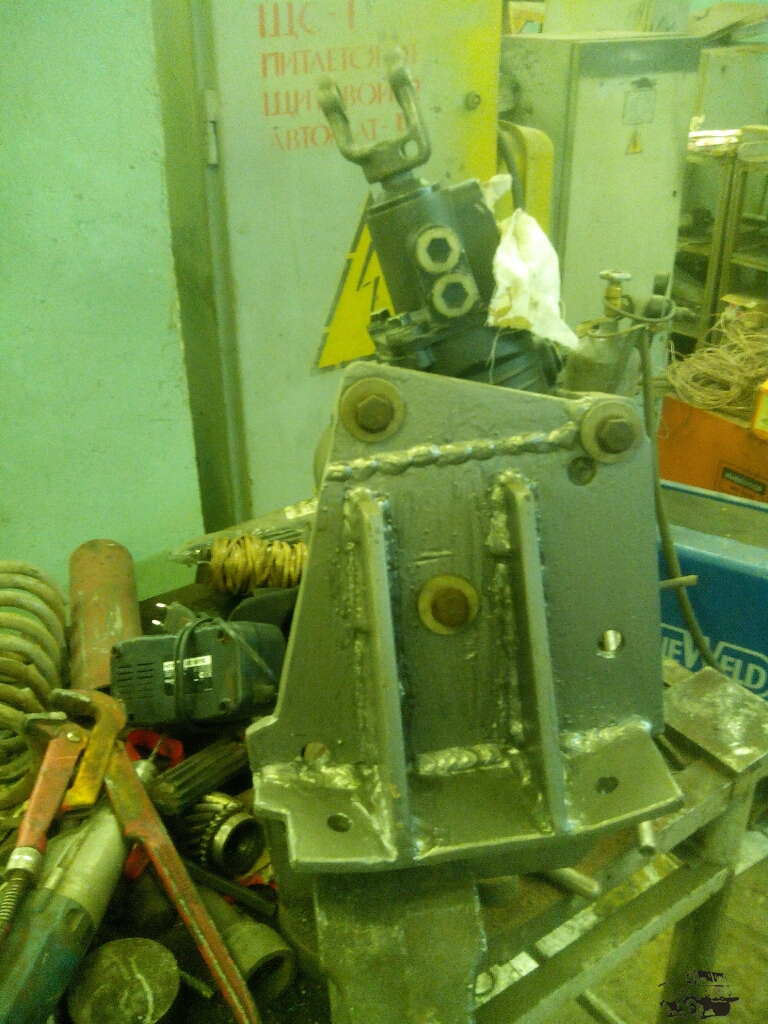

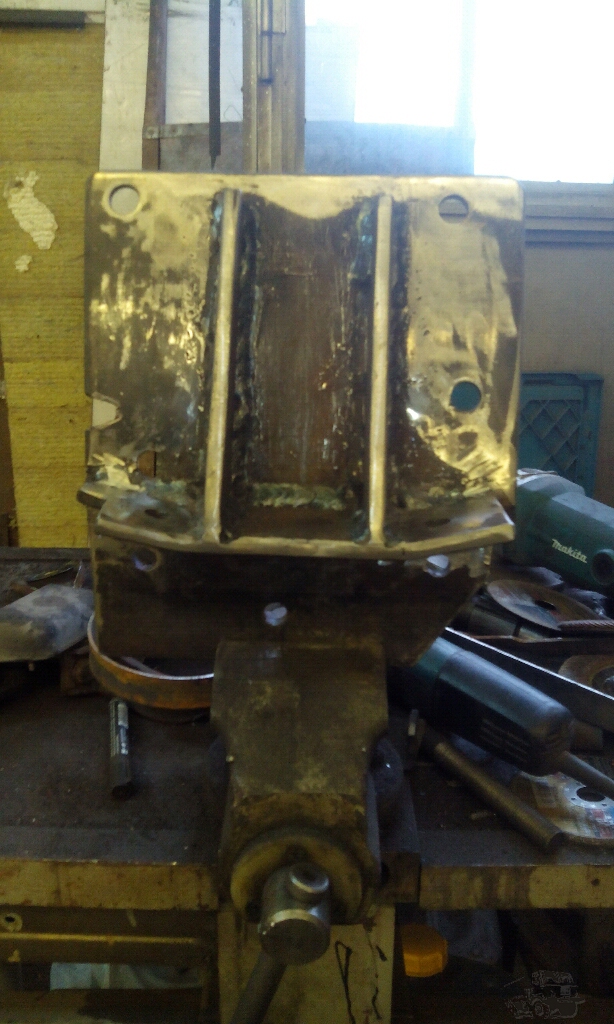

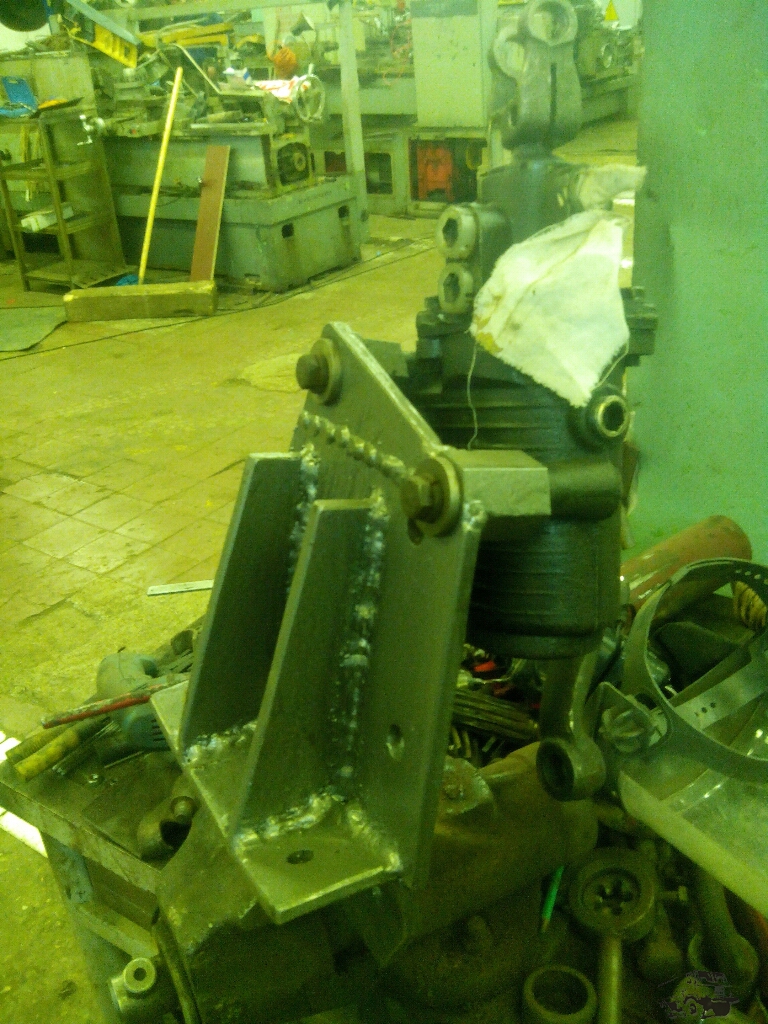

Кранштейн...
Вложения
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 15.04.16 22:30

Купил я этот редуктор у нашего товарища с форума Костя27 сайт его http://gurnagaz3309.ru
А ведь сначала я пытался сделать мазовский редуктор, но вариант от Кости мне сразу же понравился, и я сразу остановился на нем.

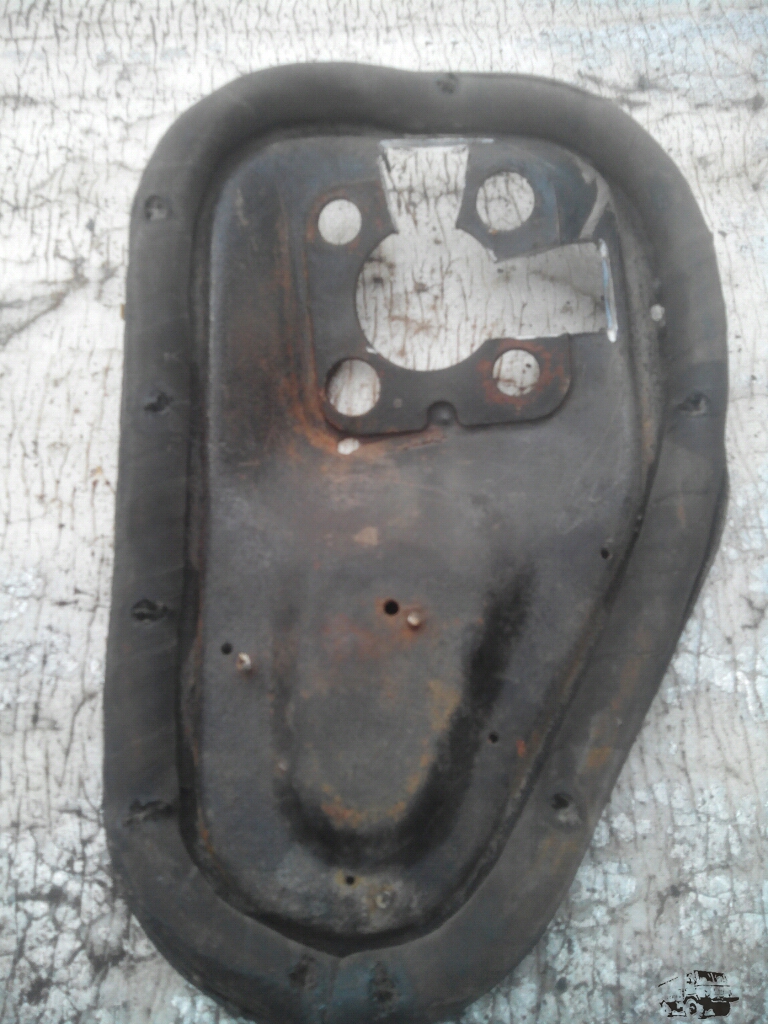

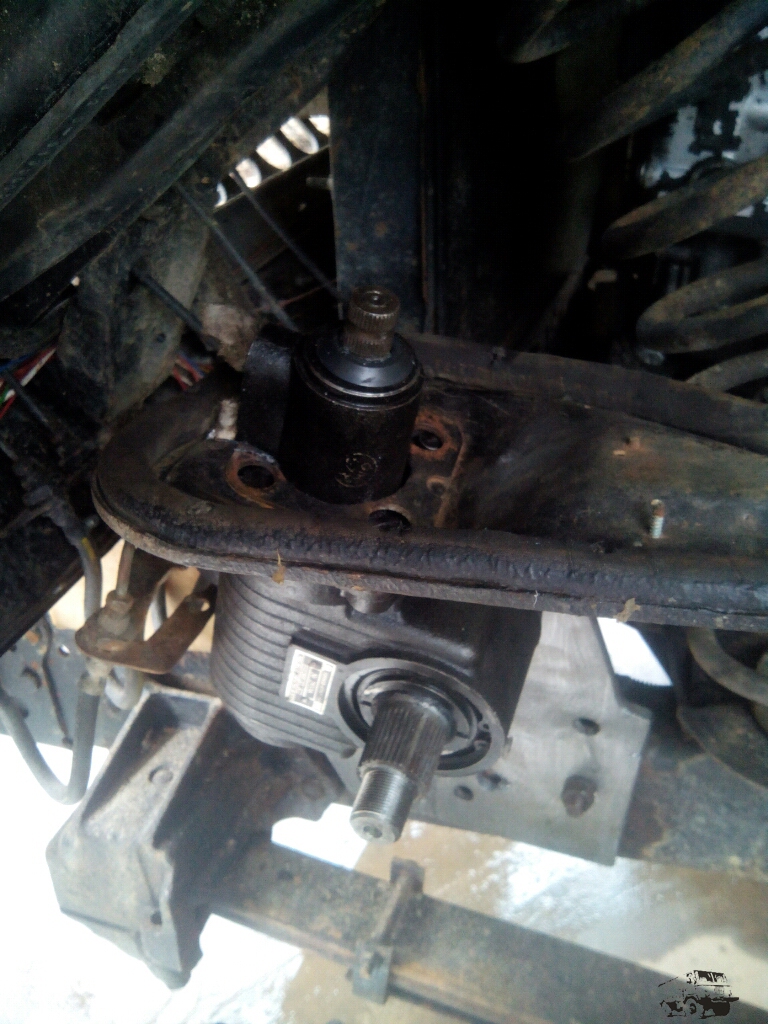

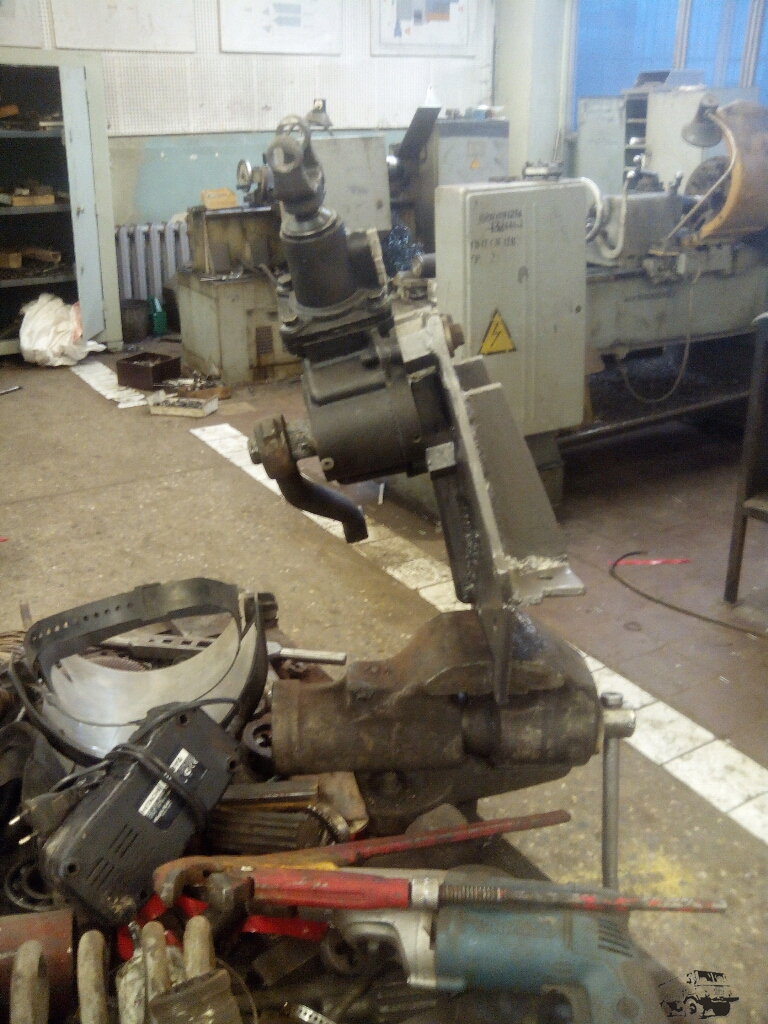

А пока, еще фотки
Вложения
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 15.04.16 22:38

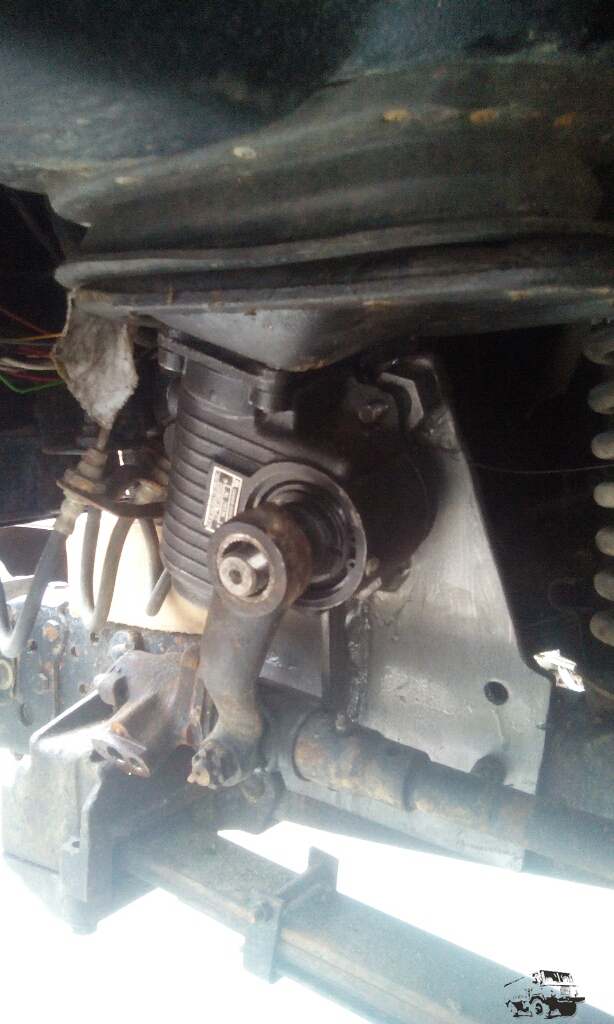

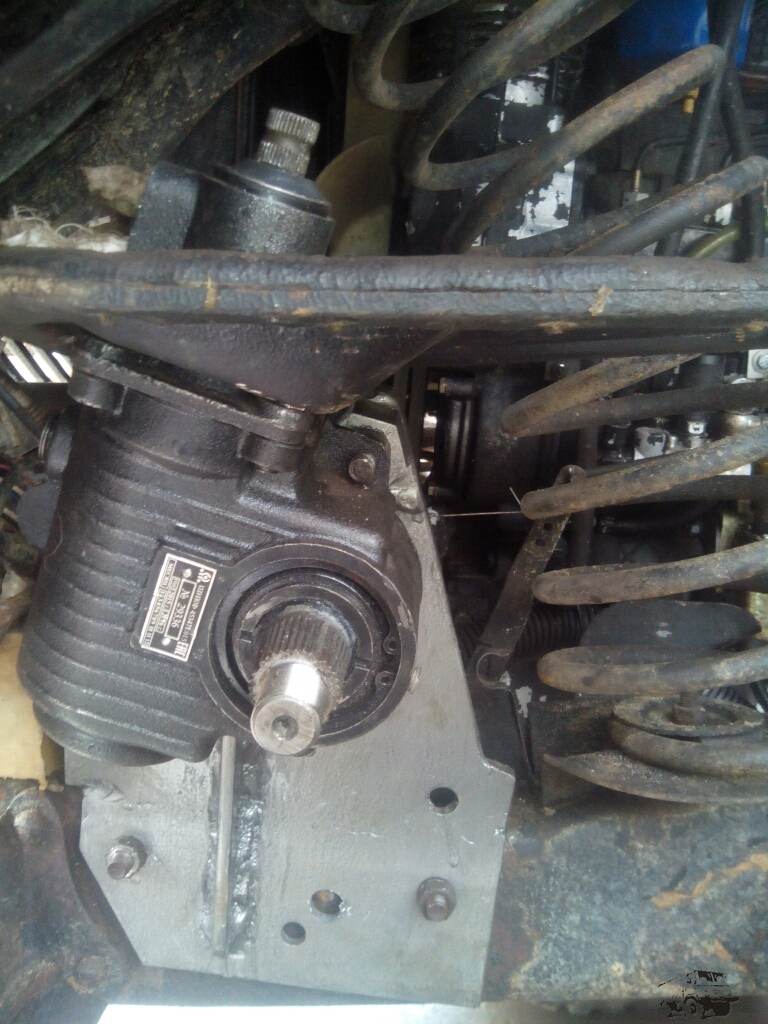

Замечу, кабина на 90 мм лифтована. Сделано это было при установке дизеля.
Вложения
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 15.04.16 22:43

Теперь дело за шлангами, и продольной тяги.
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
костя27
Специалист
Сообщения: 616
Зарегистрирован: 06.01.10 9:04
Репутация: 4
Модель: ГАЗ-66-01
Откуда: Туапсе

Установка рулевого редуктора "нового типа"

Сообщение костя27 » 15.04.16 23:57

Интересно, рулевая колонка позволяет кабину открывать полноценно!?
Гидроусилитель рулевой ГАЗ 3309, 3308 : http://gurnagaz3309.ru/

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 16.04.16 10:32

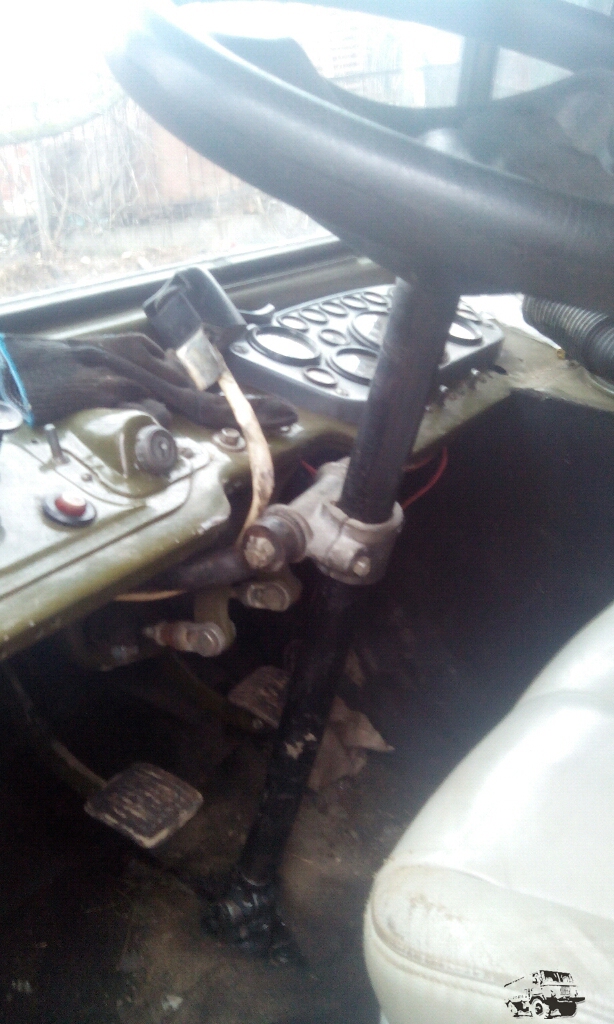

Вал колонки рулевой пришлось укоротить.
Последний раз редактировалось sanych 16.04.16 10:37, всего редактировалось 1 раз.
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 16.04.16 10:36

Да, кабина открывается полноценно. Но на не лифтованной кабине может придется на пару см порезать пол в направлении к сидению.
Кость ты продольную тягу от чего ставил?(я забыл)
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 16.04.16 10:40

По всем выносам (кроме вылета крестовины), углам и пространственного расположения, кранштейн сделан как родной.
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
костя27
Специалист
Сообщения: 616
Зарегистрирован: 06.01.10 9:04
Репутация: 4
Модель: ГАЗ-66-01
Откуда: Туапсе

Установка рулевого редуктора "нового типа"

Сообщение костя27 » 16.04.16 10:43

Обычную продольную тягу с газ 53 удлини и ставь. Шланги делай двухслойные 330 бар с сечением пропускным 6-8 мм
Гидроусилитель рулевой ГАЗ 3309, 3308 : http://gurnagaz3309.ru/

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 16.04.16 10:49

По шлангам. Шланги все под болт или штуцера? Как лучче?
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 16.04.16 10:51

Про жидкость. Ты себе что заливал?
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
костя27
Специалист
Сообщения: 616
Зарегистрирован: 06.01.10 9:04
Репутация: 4
Модель: ГАЗ-66-01
Откуда: Туапсе

Установка рулевого редуктора "нового типа"

Сообщение костя27 » 16.04.16 11:33

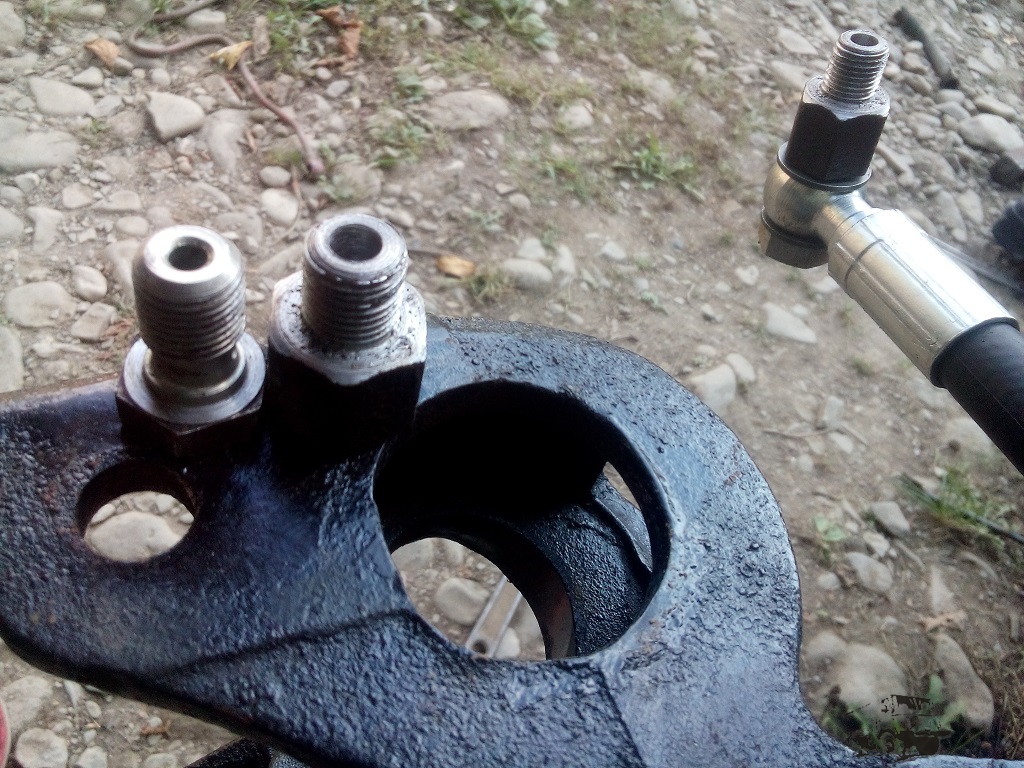

А так соединяются с гидроцилиндром

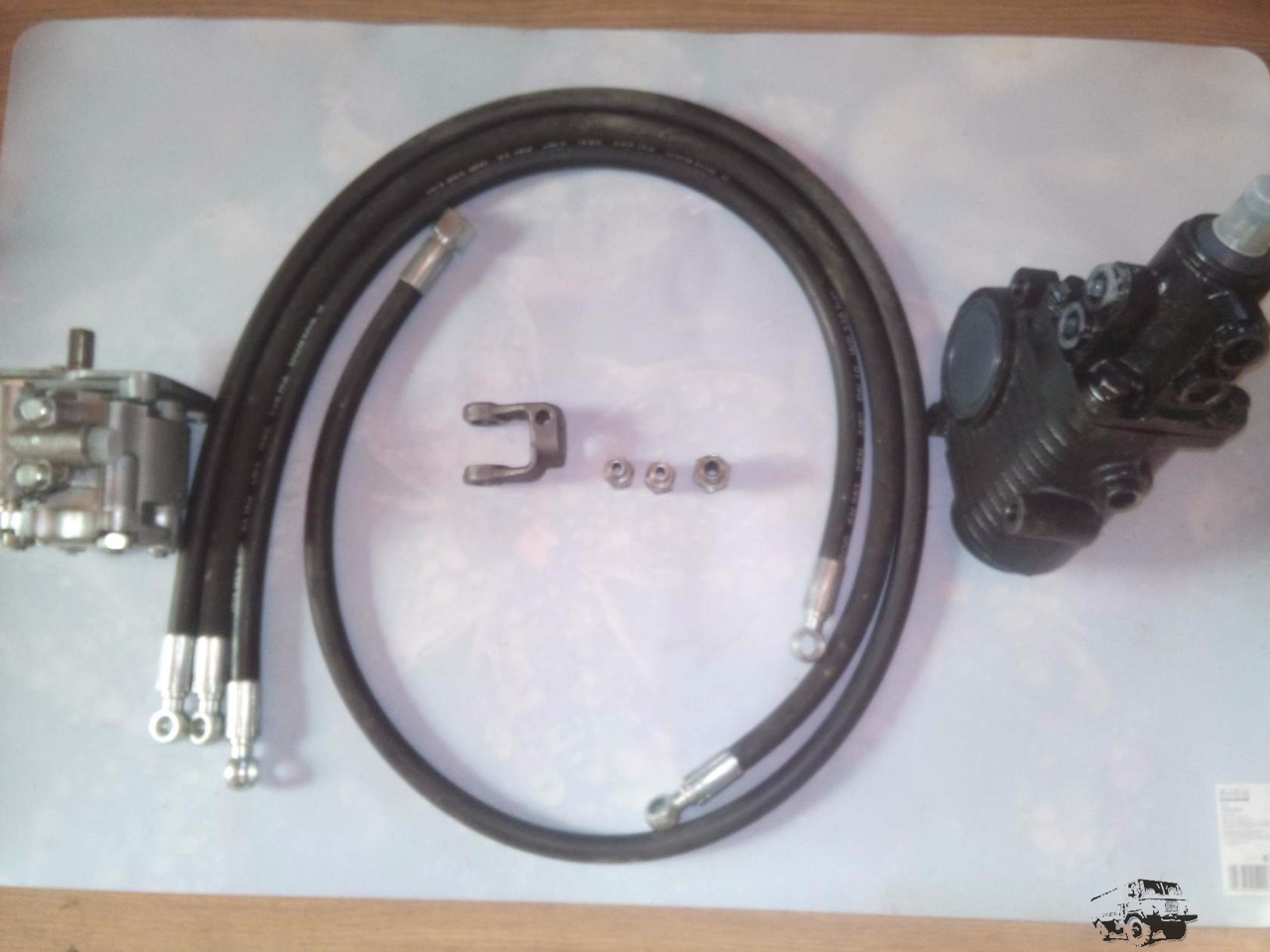

А так они выглядят
Гидроусилитель рулевой ГАЗ 3309, 3308 : http://gurnagaz3309.ru/

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 16.04.16 11:43

:idea: :?
Последний раз редактировалось sanych 16.04.16 11:45, всего редактировалось 1 раз.
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 16.04.16 11:44

То есть к редуктору тты подключал через штуцера, а через болт получится.
Я спрашиваю вот почему, хочу шланги максимально прижать к редуктору. Через штуцер они будут сильно торчать в бок.
Еслии кто захочет ставить себе такой редуктор на не лифтованную кабину, возникнут проблемы. В моем случае, есть проставка 80мм от камаза, между кабиной и плащадкой, в ней я могу сделать окна под шланги, а у не лифтованной придется опускать редуктор ниже, и как то делать другую площадку, как даже не знаю. Корпус чугунный к нему площадку не приварить.
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
костя27
Специалист
Сообщения: 616
Зарегистрирован: 06.01.10 9:04
Репутация: 4
Модель: ГАЗ-66-01
Откуда: Туапсе

Установка рулевого редуктора "нового типа"

Сообщение костя27 » 16.04.16 12:14

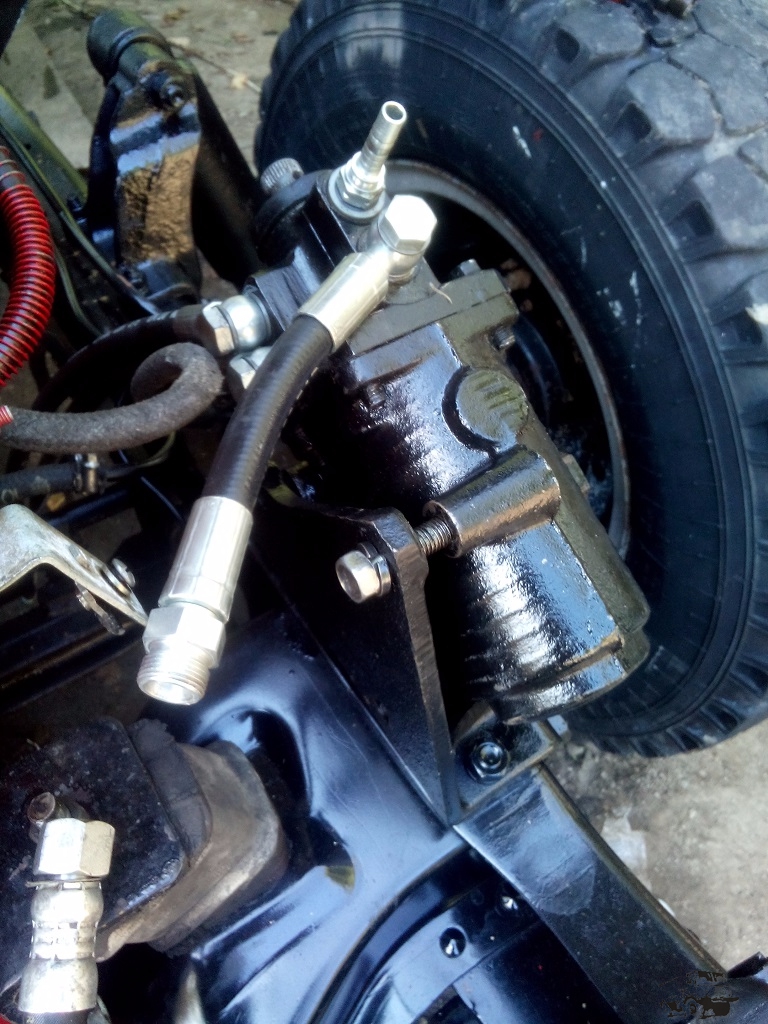

Соединяй как тебе удобно. На газоне это так выглядит
Гидроусилитель рулевой ГАЗ 3309, 3308 : http://gurnagaz3309.ru/

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 19.04.16 21:59

Сегодня изготовили шланги на цилиндр. Обошлось не дорого 1350р.
Изготовил переходники на цилиндр. Но шланги пока не прикрутил.
Занимался с площадкой редуктора. Гиморой еще тот... Задача провести шланги так чтобы ни чего не терлось. Принял решение сделать в площадке тонель для шлангов,но пока не закончил.
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.

Аватара пользователя
костя27
Специалист
Сообщения: 616
Зарегистрирован: 06.01.10 9:04
Репутация: 4
Модель: ГАЗ-66-01
Откуда: Туапсе

Установка рулевого редуктора "нового типа"

Сообщение костя27 » 19.04.16 22:07

Шланги однослойные что ли!? И какой длинны их сделал?
Гидроусилитель рулевой ГАЗ 3309, 3308 : http://gurnagaz3309.ru/

Аватара пользователя
sanych
Специалист
Сообщения: 959
Зарегистрирован: 06.04.11 22:52
Репутация: 7
Модель: ГАЗ
Откуда: г москва зао

Установка рулевого редуктора "нового типа"

Сообщение sanych » 19.04.16 22:14

Шланги 350 атм. Длинна 185 и 165 см
o066НМ Газ 66-40 1997 г.в. турбодизель, кунг АП2 89165428790 Саныч.
