Тверской Танковый Завод :)
Re: Тверской Танковый Завод :)

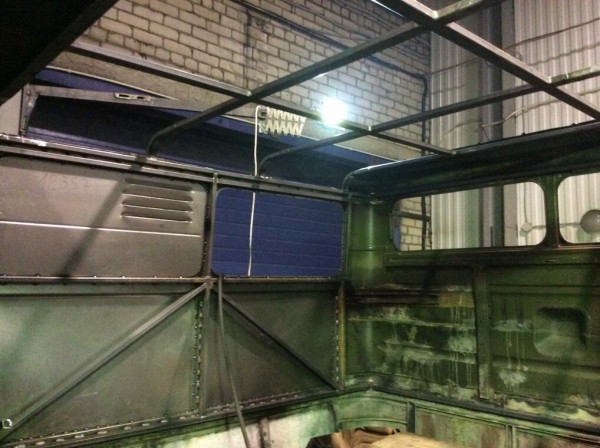

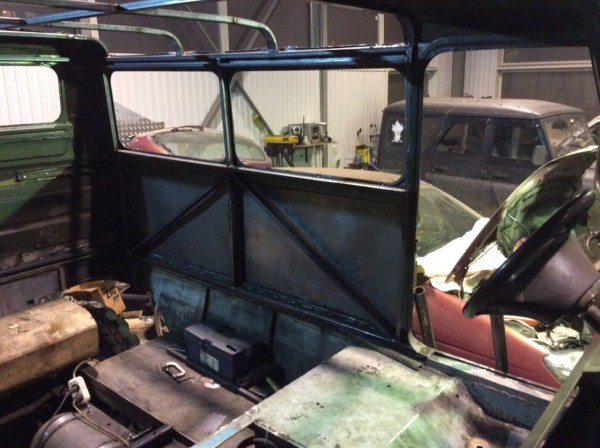

У машины появляются стены, крыша и каркас... Работа блин ювелирная, не дай Бог забыл где-нибудь раскосину приварить и всё уехало... По 7 раз всё обмеряли, сегодня к вечеру вроде сошлось всё. Успели сегодня ещё покромсать платформу (предварительно), прикладывать будем, когда с крышей закончим.
Жду ответа по пружинам, пробую заказать по образцу... ( крепление кузова )
Фотки:
Жду ответа по пружинам, пробую заказать по образцу... ( крепление кузова )
Фотки:
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
- Пархат
- ГУРУ
- Сообщения: 2376
- Зарегистрирован: 29 апр 2011, 06:33
- Модель: ГАЗ-66-15
- Откуда: Казахстан Алматы
Re: Тверской Танковый Завод :)

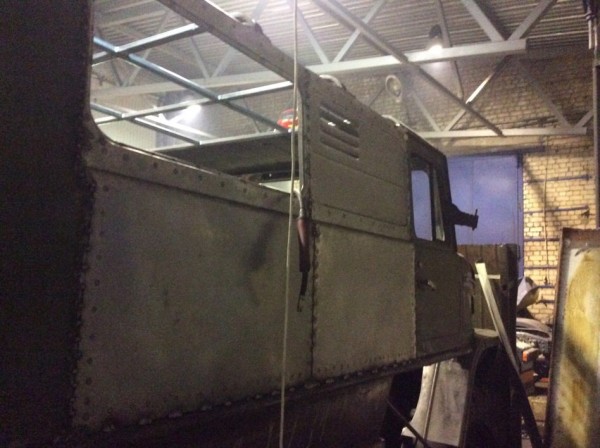

Зачем сделал сбоку вентиляционные отвертствия.
Если будут постоянно открыты они будут как пылесос всасывать пыль по дороге.
Или она изнутри закрывается.
Если будут постоянно открыты они будут как пылесос всасывать пыль по дороге.
Или она изнутри закрывается.
т.+7 701 717 7987, +7 777 210 8656 (Ватсап)
Re: Тверской Танковый Завод :)
Пархат писал(а):Зачем сделал сбоку вентиляционные отвертствия.
Если будут постоянно открыты они будут как пылесос всасывать пыль по дороге.
Или она изнутри закрывается.
Такая заводская штамповка. Закроем конечно...
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)
Давно не писал, попробую вспомнить, что сделано...

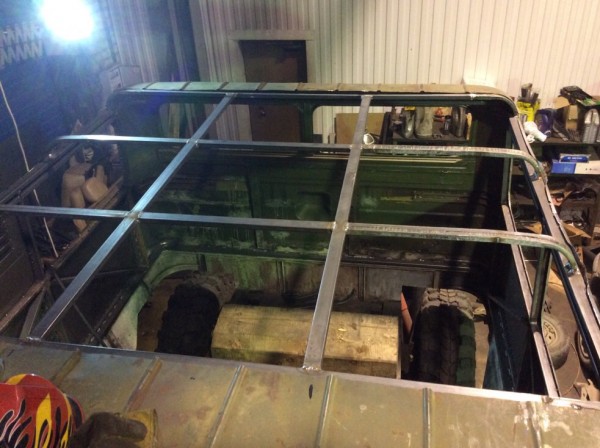

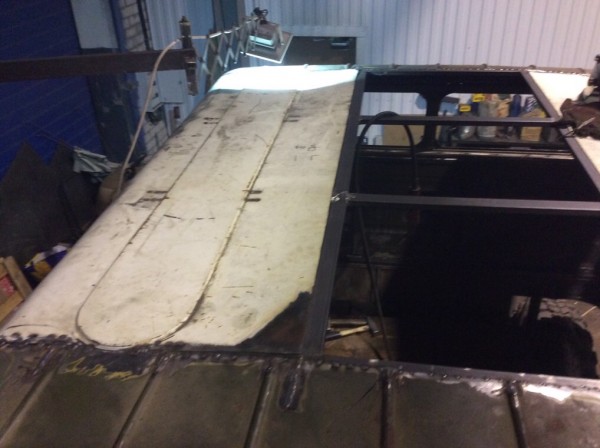

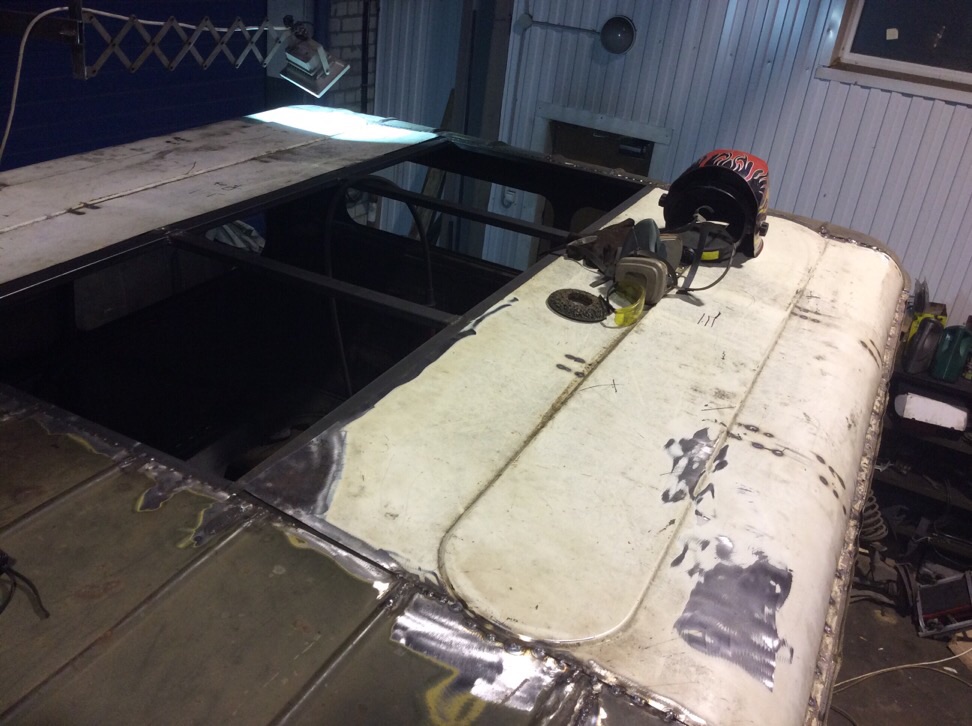

Крышу конечно пришлось ещё переделать не понравилось, что почти нет уклона ну и сделали таковой...
Натягивали располосованную крышу рафика, взятую у Сана...
На последней фото видно, что две задние-средние ячейки тоже закрыты.
Передняя средняя ждёт люка, КОТОРОГО НИГДЕ НЕТ
Крышу конечно пришлось ещё переделать не понравилось, что почти нет уклона ну и сделали таковой...
Натягивали располосованную крышу рафика, взятую у Сана...
На последней фото видно, что две задние-средние ячейки тоже закрыты.
Передняя средняя ждёт люка, КОТОРОГО НИГДЕ НЕТ
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)

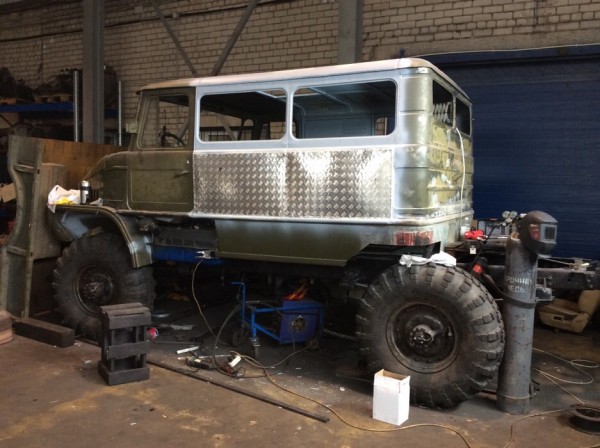

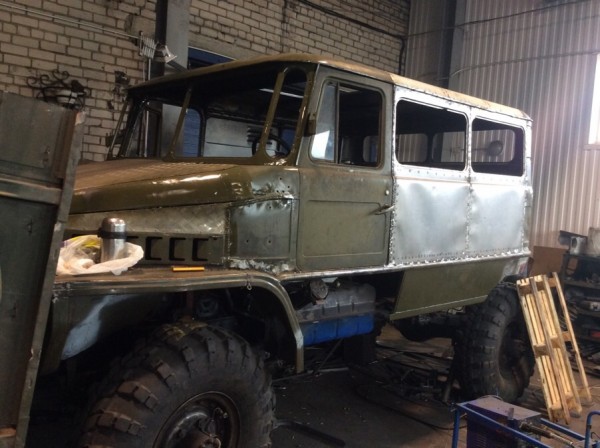

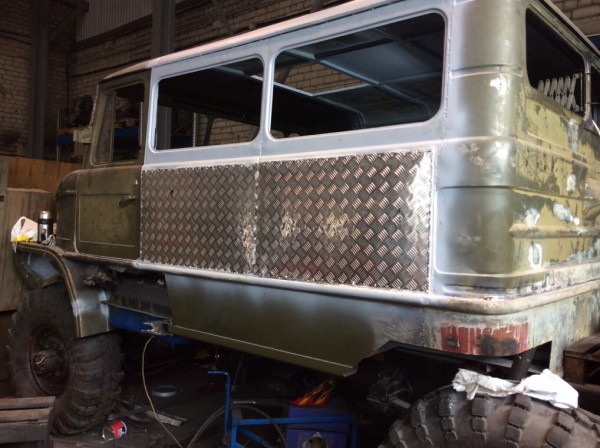

На предыдущих фото видно, что боковые панели повело сваркой, что логично. В заводских условиях поэтому используют контактную сварку...
Мы к этому были готовы, ап и всё зашито алюминием.
Мы к этому были готовы, ап и всё зашито алюминием.
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)

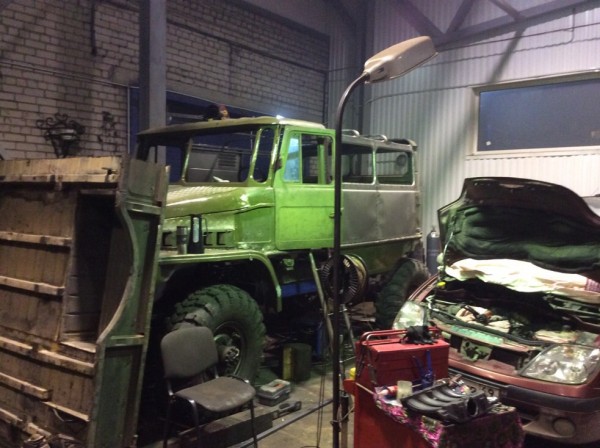

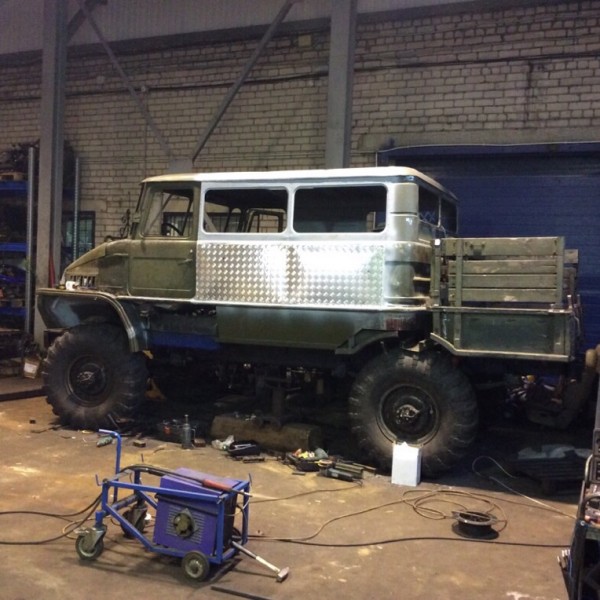

Приложенный к морде варварски искромсанный кузовок, дождался своего часа...
Все куски пазла сложены вместе и сварены...
Скамейки-борта так же всячески изрублены и собраны так, что сохранили способность раскладываться в лавки.
Прикладываем...
Все куски пазла сложены вместе и сварены...
Скамейки-борта так же всячески изрублены и собраны так, что сохранили способность раскладываться в лавки.
Прикладываем...
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)

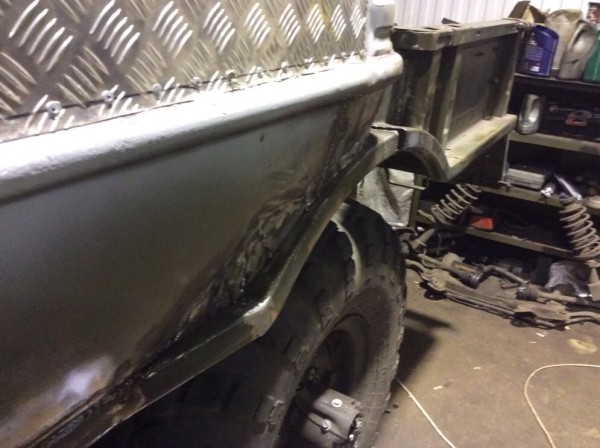

Начинаем возиться с красивостью арочки... Тот ещё Геморой!
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)
Ясно дело, всё пока на черновую и предстоит длиииинный ДЕНЬ ШЛИФОВЩИКА
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)
Платформа закреплена на раме отдельно от кузова, чтобы всё могло работать независимо...

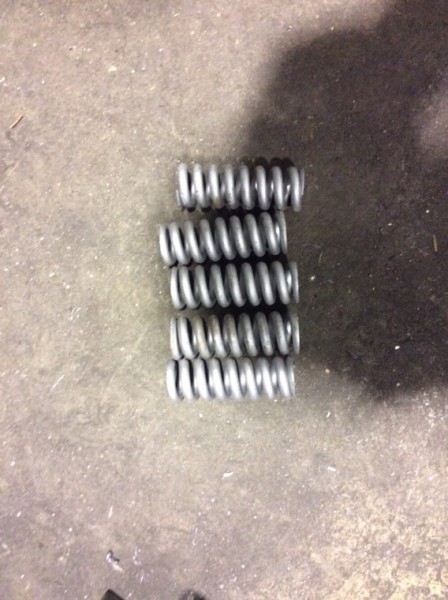

Про пружинный крепления я не забыл, смог найти только 5 штук, поэтому заказал на питерском пруженном заводе еще 5.

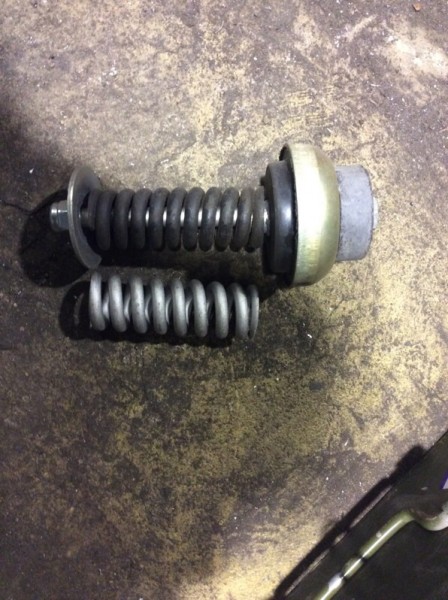

Совместили пружинки с задней подушкой двигателя газ 53, болты крепления коробки КАМАЗ: получилась такая конструкция...
Верхняя резинка на кузове, вторая(которая в железной обойме) на раме, пружина внутри рамы.
Про пружинный крепления я не забыл, смог найти только 5 штук, поэтому заказал на питерском пруженном заводе еще 5.
Совместили пружинки с задней подушкой двигателя газ 53, болты крепления коробки КАМАЗ: получилась такая конструкция...
Верхняя резинка на кузове, вторая(которая в железной обойме) на раме, пружина внутри рамы.
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)

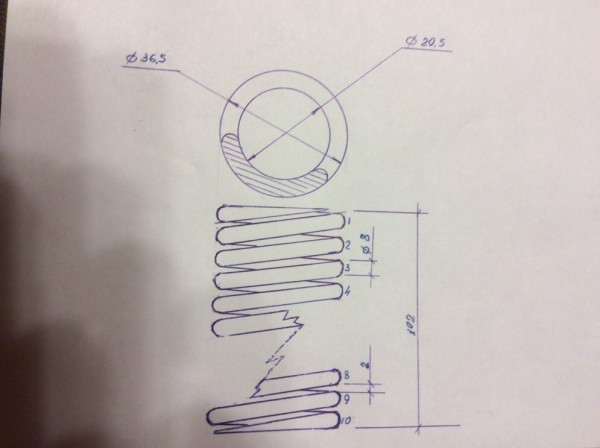

Если кому надо, чертёжик пружины и сайт завода, там есть все контакты...
spbpz.ru
kip@spbpz.ru - почта через которую заказывал.
spbpz.ru
kip@spbpz.ru - почта через которую заказывал.
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)

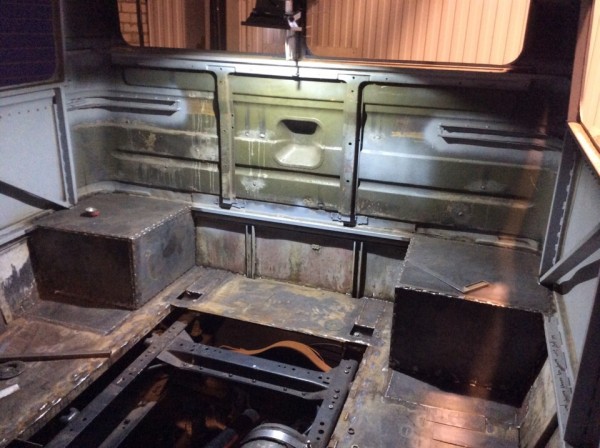

Сделали арочки в салоне, по образу и подобию тех, что были на платформе.
Между ними видимо появится выдвижной ящик для шмурдяка.
Между ними видимо появится выдвижной ящик для шмурдяка.
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)

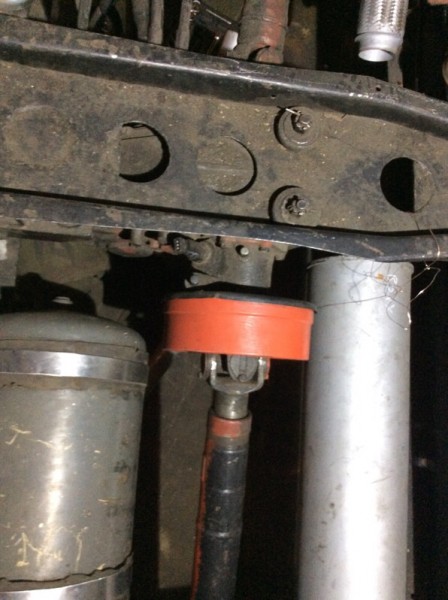

Так как тормозная система переделана под пневмо усиленную решили подстраховаться, на случай потери воздуха...

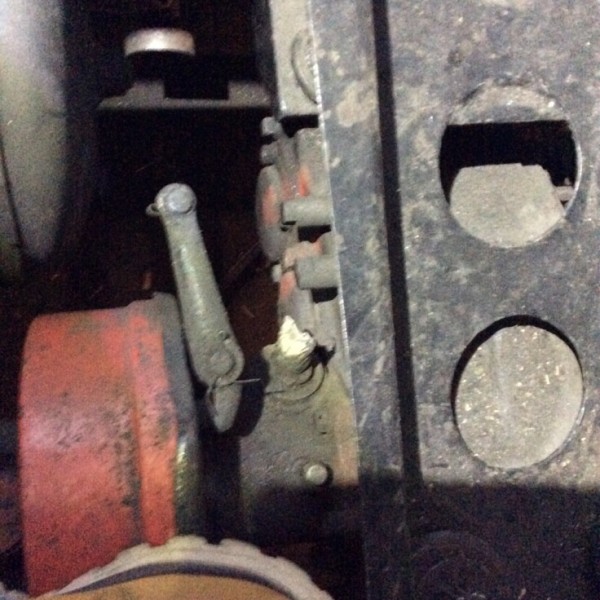

Взор пал на хиленький ручник с механическим приводом. Заодно на привод спидометра накинул электронный датчик уаз (вроде бы).
Из ручника выкинул механизм развода колодок, принёс его в магазин иномарочных запчастей и попросил подыскать похожий по размеру гидроцилиндр.
На финале 3-4 часа прикладываний, пара- тройка отверстий, проставочная пластинка и немного болгаринга и поиска пружинки нужной формы ( короткие пружинки с двух сторон и палочка посередине). Вуаля, всё готово.
Сразу покаюсь, что так был увлечён процессом и ни хрена не сфоткал. Очнулся только когда всё подошло, собралось и накинут на место кардан. И даже не спросил в магазе от чего мне дали цилиндр. Простите...

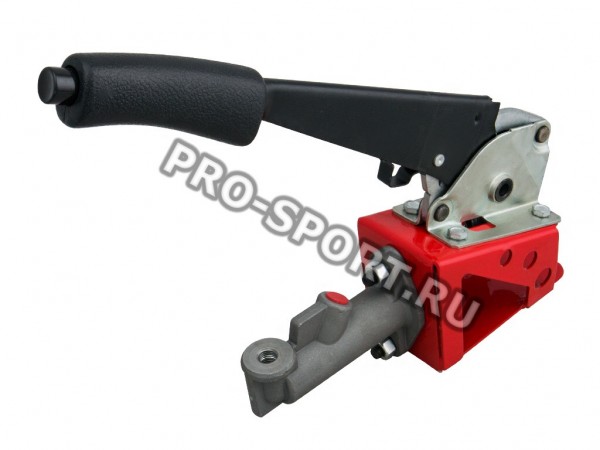

Заказал к нему такую приблуду:
Взор пал на хиленький ручник с механическим приводом. Заодно на привод спидометра накинул электронный датчик уаз (вроде бы).
Из ручника выкинул механизм развода колодок, принёс его в магазин иномарочных запчастей и попросил подыскать похожий по размеру гидроцилиндр.
На финале 3-4 часа прикладываний, пара- тройка отверстий, проставочная пластинка и немного болгаринга и поиска пружинки нужной формы ( короткие пружинки с двух сторон и палочка посередине). Вуаля, всё готово.
Сразу покаюсь, что так был увлечён процессом и ни хрена не сфоткал. Очнулся только когда всё подошло, собралось и накинут на место кардан. И даже не спросил в магазе от чего мне дали цилиндр. Простите...
Заказал к нему такую приблуду:
Последний раз редактировалось DOTTORE 23 апр 2015, 01:18, всего редактировалось 1 раз.
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)
На днях напали на автомагазин разграбили склад с выхлопными трубами

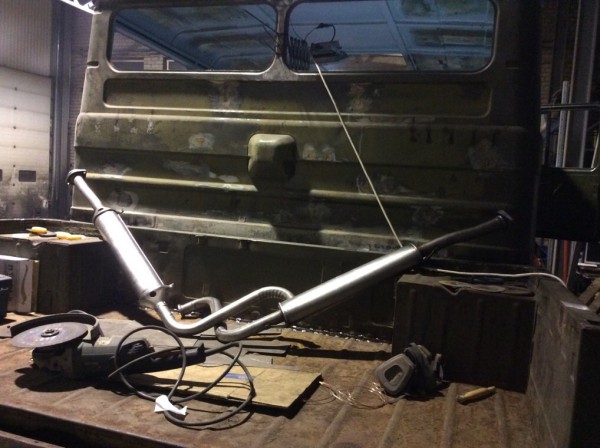

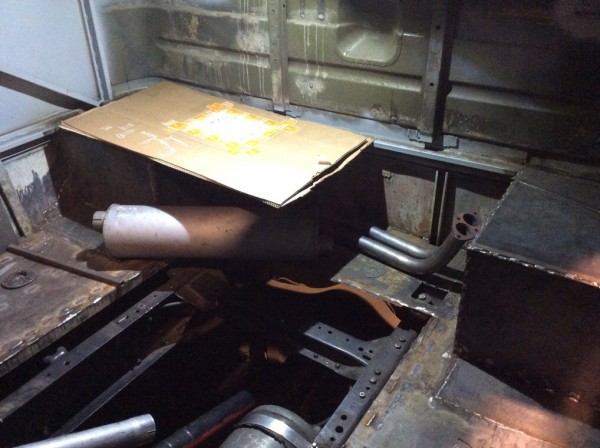

Начали изготавливать кастомный выхлоп
Передняя часть жестко крепится к двигателю и коробке, дальше гофра, а банка и задние трубы уже на резинках крепятся к кузову.
Начали изготавливать кастомный выхлоп
Передняя часть жестко крепится к двигателю и коробке, дальше гофра, а банка и задние трубы уже на резинках крепятся к кузову.
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)

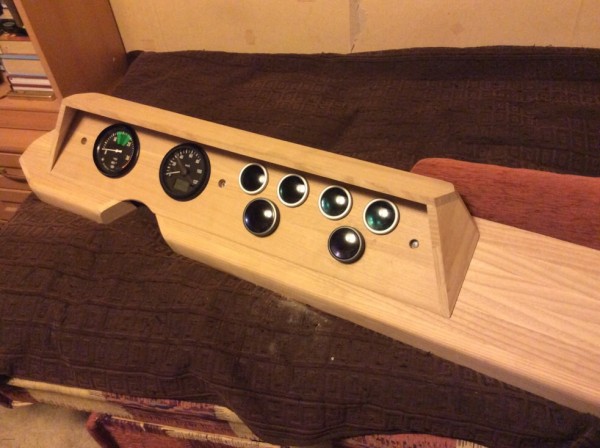

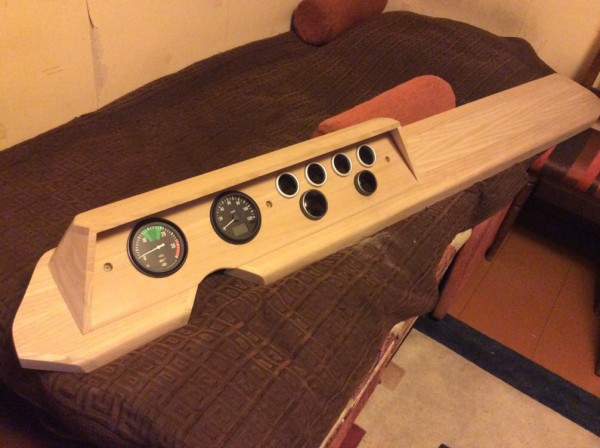

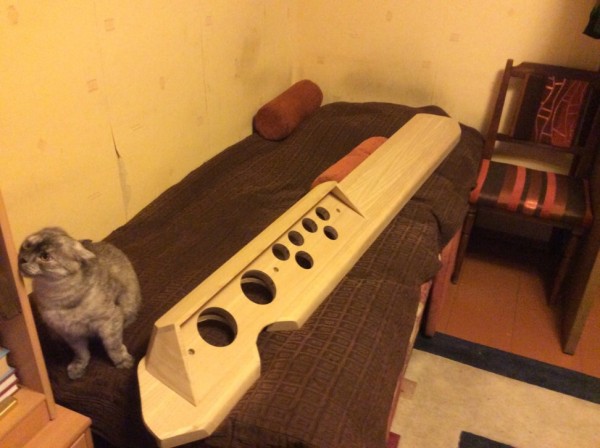

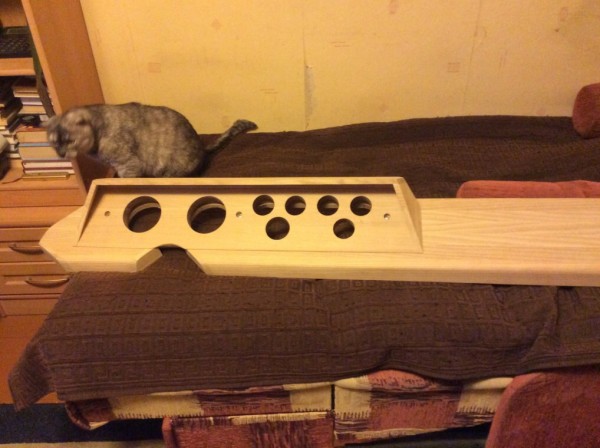

Наконец доделалась панель приборов. Коту походу понравилась. (Ясень)
Я конечно не удержался и напихал в неё приборы
Я конечно не удержался и напихал в неё приборы
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Тверской Танковый Завод :)
Тут случайно наткнулся на сентябрьское видео, как пускали первый дым.
Исправляю упущение и выкладываю. Просмотрел и понял, какой объём работ проделан с тех пор...
Исправляю упущение и выкладываю. Просмотрел и понял, какой объём работ проделан с тех пор...
phpBB [media]
Последний раз редактировалось DOTTORE 25 ноя 2016, 17:19, всего редактировалось 1 раз.
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)
Ну всё устал, хватит на сегодня.
Как говорится:
Продолжение следует...
Как говорится:
Продолжение следует...
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
Re: Тверской Танковый Завод :)

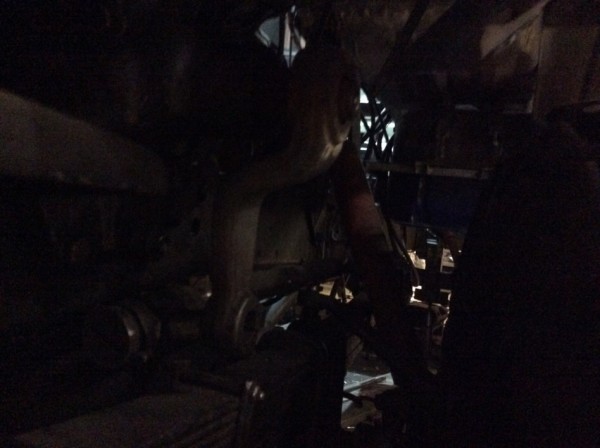

Да чуть не забыл, сняли, погрели, согнули сошку гура. Чтобы не касалась рессор на кочках.
На фото плохо видно, темно. Но грубо говоря сделали больше буквой зю.
На фото плохо видно, темно. Но грубо говоря сделали больше буквой зю.
ВАШИ ЗУБЫ - В НАШИХ РУКАХ...
-
- Специалист
- Сообщения: 869
- Зарегистрирован: 14 июн 2012, 12:30
- Модель: ГАЗ-66-02
- Откуда: Москва
Re: Тверской Танковый Завод :)
Здорово! Жаль кузовок мал. КВАДРИК не влезет!
